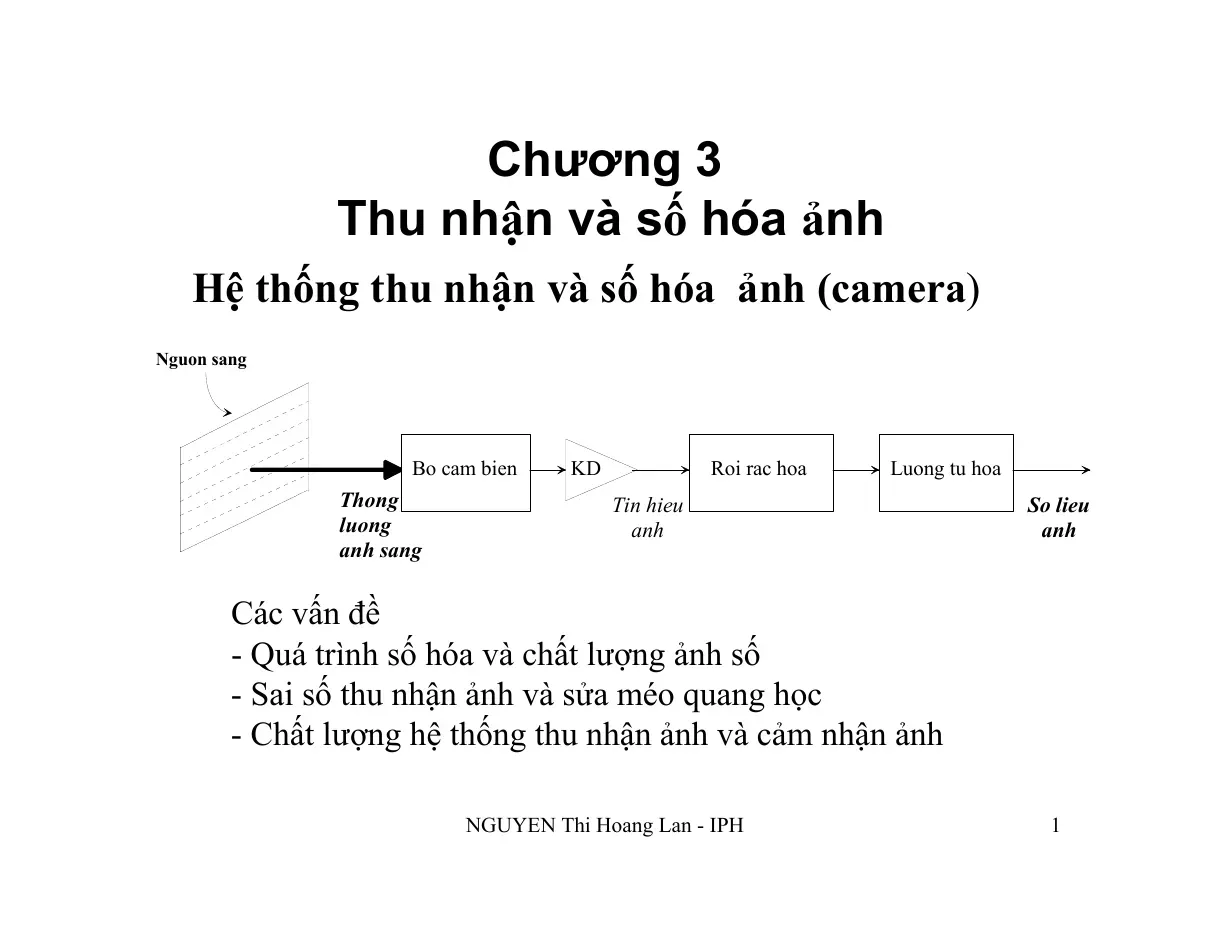

Chương 3 Thu nhận và số hóa ảnh Hệ thống thu nhận và số hóa ảnh (camera) Nguồn sáng Bộ cảm biến Thong luong anh sang Roi rac hoa Luong tu hoa Tin hieu anh So lieu anh Các vấn đề Quá trình số hóa và chất lượng ảnh số Sai số thu nhận ảnh và sửa méo quang học Chất lượng hệ thống thu nhận ảnh và cảm nhận ảnh NGUYEN Thi Hoang Lan - IPH 1 Quá trình số hóa f(x,y) Tín hiệu ảnh Lấy mẫu Định lý lấy mẫu X (m,n) E Lượng tử hóa Δx ≤ 1 2Fx X(m,n) Ảnh số: ma trận số liệu Δy ≤ 1 2F y 1/Δy 0 u 1/ΔX (c) NGUYEN Thi Hoang Lan - IPH 2 Quá trình số hóa Lượng tử hóa Nguyên tắc và yêu cầu lượng tử hóa Sai số lượng tử hóa Luật lượng tử hóa Chất lượng lượng tử hóa valeur numerique noir signal analogique gris max blanc NGUYEN Thi Hoang Lan - IPH 3 Biểu diễn ảnh số 1 Ảnh 2D số 2 f (x, y) ⇒F(i, j) ou F(m,n) Ma trận các điểm ảnh M Ma trận số liệu ảnh số Chiều biểu diễn tọa độ điểm NGUYEN Thi Hoang Lan - IPH 4 Biểu diễn ảnh số và file ảnh số 1 2 ... 1 9 7 2 8 9 M 8 9 i-1, j i, j-1 i, j+1 i, j i+1, j i-1, j-1 i-1, j i-1, j+1 i, j-1 i, j i, j+1 i+1,j-1 i+1, j i+1,j+1 Quan hệ lân cận các điểm ảnh số NGUYEN Thi Hoang Lan - IPH 5
