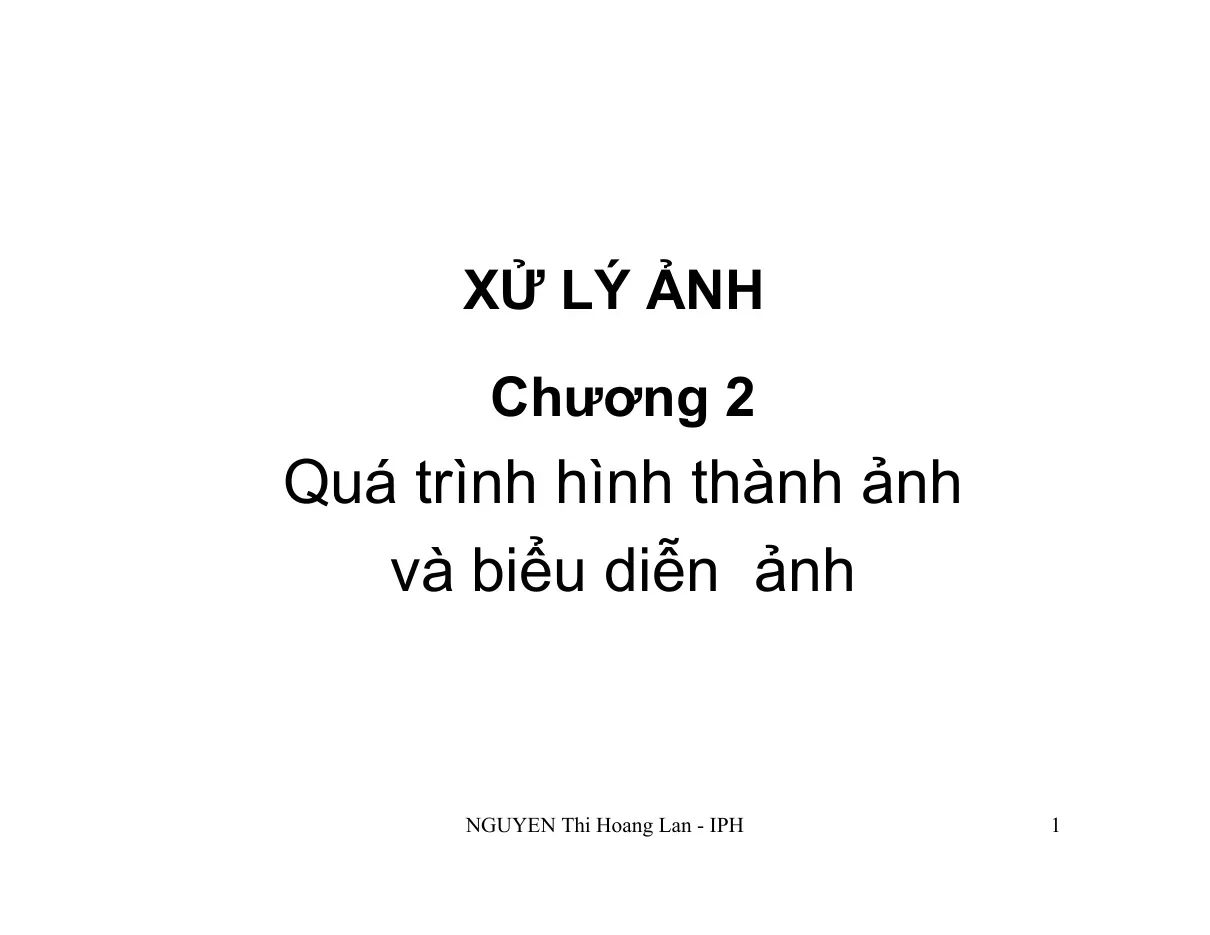

XỬ LÝ ẢNH Chương 2 Quá trình hình thành ảnh và biểu diễn ảnh NGUYEN Thi Hoang Lan - IPH 1 Hình thành ảnh tự nhiên và cảm nhận ảnh Ánh sáng và sóng điện từ Longueur d'onde λ Rayons cosmiques Rayons gamma 10-5 nm 10-3 nm Rayons X Ultraviolet Lumière visible Infrarouge 10nm Violet 380 nm Bleu Vert 436 nm 495 nm Jaune 566 nm NGUYEN Thi Hoang Lan - IPH Microondes TV Radio Onde Hz 1500nm 5m 1000m m Rouge 627 nm 780 nm 2 Hình thành ảnh tự nhiên Đối tượng được chiếu sáng: hấp thụ và phản xạ ánh sáng Source primaire Source secondaire Lumière réfléchie I(x, y, λ), r(x, y, λ) Lumière incidente I(x, y, λ) Chaleur Lumière transmise t(x, y, λ), r(x, y, λ) NGUYEN Thi Hoang Lan - IPH 3 Cấu tạo của mắt NGUYEN Thi Hoang Lan - IPH 4 Quá trình hình thành ảnh trong mắt Độ nhậy cảm phổ của mắt S (λ ) 1 380 555 NGUYEN Thi Hoang Lan - IPH 780 λ (nm ) 5 Màu sắc và biểu diễn màu Khái niệm về màu sắc và c¶m thụ màu C¶m thụ khách quan, c¶m thụ chủ quan Tổng hợp màu: Một màu bất kỳ là sự tổng hợp từ 3 màu cơ bản Hai phương pháp tổng hợp Colors: Tổng hợp bằng phép cộng combination of RGB thông lượng : RGB -Tổng hợp bằng phép trừ phổ : YCM NGUYEN Thi Hoang Lan - IPH 6 Màu sắc và không gian biểu diễn Không gian biểu diễn màu và hệ tọa độ màu: RGB, YUV, TLS, XYZ, Các hệ màu theo chuẩn : PAL, SECAM, NTSC Cyan Các kỹ thuật thông thường xử lý màu sắc Green Mµu s¾c Blue Magenta RGB Black (0, 0, 0) Red (255, 0, 0) Green (0, 255, 0) Yellow (255, 255, 0) Blue (0, 0, 255) Red Magenta (255, 0, 255) Cyan (0, 255, 255) White (255, 255, 255) white Yellow Y Cb Cr (JPEG) Cb = U/2 + 0.5 Cr = V/1.6 + 0.5 NGUYEN Thi Hoang Lan - IPH YUV (Luminance) Y = 0.299R + 0.587G + 0.114B U=R-Y V=B-Y 7 Cảm nhận ảnh Ba khả năng cảm nhận ảnh của thị giác Cảm thụ về cường độ độ sáng, độ chói Cảm thụ về độ sắc màu Cảm nhận về độ bão hòa màu Độ nhậy cảm phổ của mắt Cảm nhận ảnh và biểu diễn ảnh – – Cảm nhận ảnh đơn màu, Cảm nhận ảnh màu NGUYEN Thi
