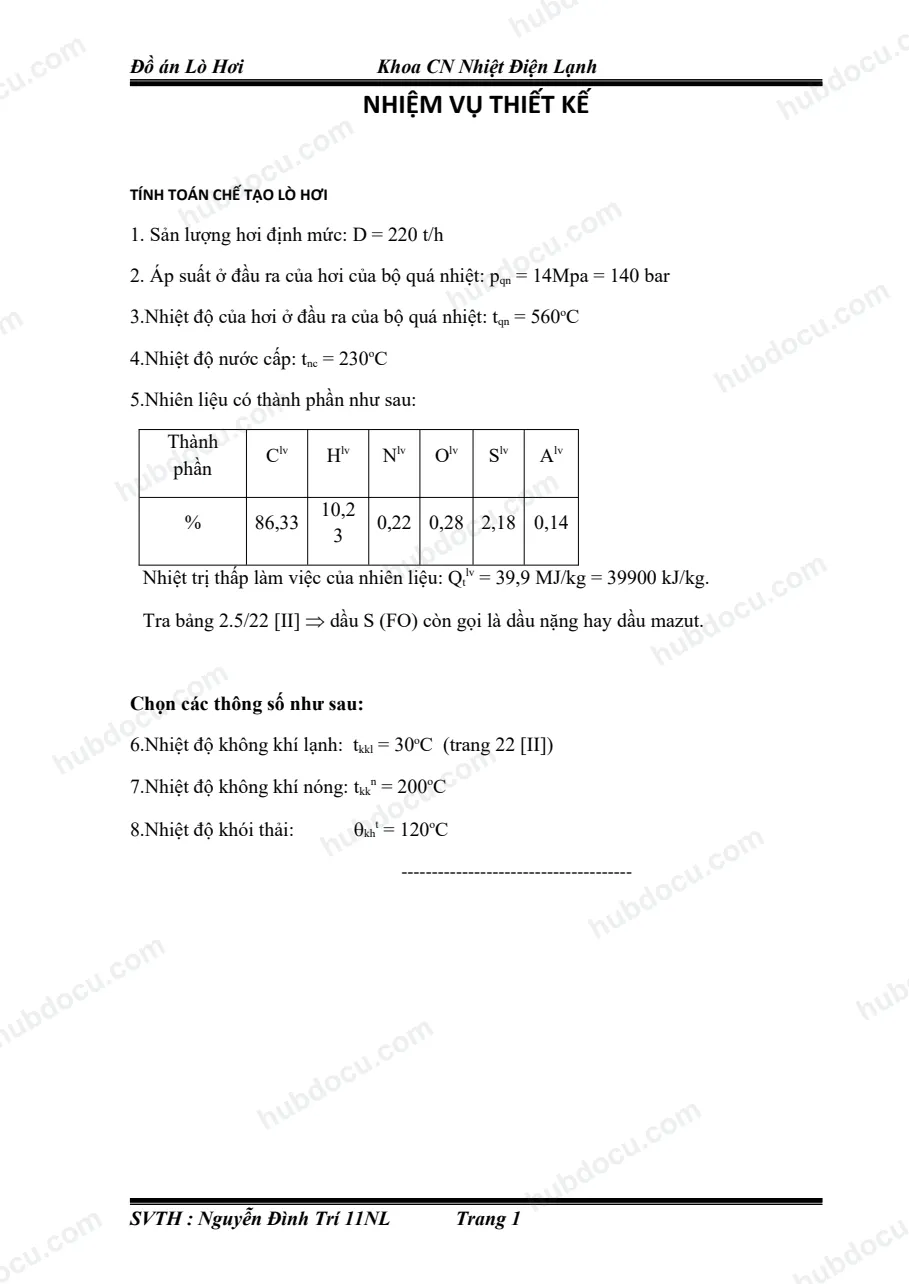

Đồ án Lò Hơi Khoa CN Nhiệt Điện Lạnh SVTH : Nguyễn Đình Trí 11NL Trang 1 NHIỆM VỤ THIẾT KẾ TÍNH TOÁN CHẾ TẠO LÒ HƠI 1. Sản lượng hơi định mức: D = 220 t/h 2. Áp suất ở đầu ra của hơi của bộ quá nhiệt: pqn = 14Mpa = 140 bar 3.Nhiệt độ của hơi ở đầu ra của bộ quá nhiệt: tqn = 560oC 4.Nhiệt độ nước cấp: tnc = 230oC 5.Nhiên liệu có thành phần như sau: Thành phần C lv H lv N lv O lv S lv A lv % 86,33 10,2 3 0,22 0,28 2,18 0,14 Nhiệt trị thấp làm việc của nhiên liệu: Qt lv = 39,9 MJ/kg = 39900 kJ/kg. Tra bảng 2.5/22 [II]  dầu S (FO) còn gọi là dầu nặng hay dầu mazut. Chọn các thông số như sau: 6.Nhiệt độ không khí lạnh: tkkl = 30oC (trang 22 [II]) 7.Nhiệt độ không khí nóng: tkk n = 200oC 8.Nhiệt độ khói thải: kh t = 120oC -------------------------------------- Đồ án Lò Hơi Khoa CN Nhiệt Điện Lạnh SVTH : Nguyễn Đình Trí 11NL Trang 2 CHƯƠNG I XÁC ĐỊNH SƠ BỘ DẠNG LÒ HƠI 1.1 Chọn sơ bộ dạng lò hơi: 1.1.1 Chọn phương pháp đốt và cấu trúc buồng lửa Do nhiên liệu được sử dụng là dầu nên chọn loại buồng lửa phun. Lò hơi bố trí theo kiểu chữ Л. Ở loại này các thiết bị nặng như: quạt gió, bộ khử bụi, ống khói được đặt ở vị trí thấp nhất. 1.2Chọn dạng cấu trúc và các bộ phận khác của lò. 1.2.1 Dạng cấu trúc của pheston. Kích thước cụ thể của pheston sẻ được xác định cụ thể sau khi xác định cụ thể cấu tạo của buồng lửa và các cụm ống xung quanh nó. Nhiệt độ khói ra khỏi buồng lửa (trước pheston) được chọn theo mục 1.3.3.2 1.2.2 Dạng cấu trúc bộ quá nhiệt. Chọn phương án sử dụng bộ quá nhiệt bức xạ do tqn=560oC. 1.2.3 Bố trí bộ hâm nước và bộ sấy không khí. Do buồng lửa đốt dầu nhiên liệu dể cháy nên nhiệt độ không khí nóng không cần cao lắm, chọ khoảng từ 150 – 200oC. Nên ta chọn bộ hâm nước và bộ sấy không khí một cấp. BHN nhận nhiệt lượng nhiều hơn nước có thể chảy phía trong làm mát các ống nên đặt trước BSKK. (ở vùng khói có nhiệt độ cao hơn) 1.2.4 Đáy buồng lửa Do đốt nhiên liệu lỏng nên ta chọn đáy buồng lửa có dạng đáy bằng. 1.3Nhiệt độ khói và không khí. 1.3.1 Nhiệt độ khói thoát ra khỏi lò (θth) Là nhiệt độ khói ra khỏi BSKK tra bảng 1.1 [I] với nhiên liệu rẻ tiền, chọn θth = 120oC nhờ đó nếu sau này sử dụng nhiên liệu đắt tiền, chất lượng cao hơn vần hoạt động tốt. 1.3.2 Nhiệt độ khói ra khỏi buồng lửa (θ”th) Là nhiệt độ khói trước cụm pheston. Chọn theo phân tích kinh tế kỹ thuật (không lớn hơn 1150oC) Chọn θ”th = 1100oC. 1.3.3 Chọn nhiệt độ không khí nóng. Được lựa chọn trên loại nhiên liệu và phương pháp đốt và phương pháp thải xỉ. Do buồng lửa đốt dầu nhiên liệu dể cháy nên nhiệt độ không khí nóng không cần cao lắm, chọ khoảng từ 150 – 200oC Đồ án Lò Hơi Khoa CN Nhiệt Điện Lạnh SVTH : Nguyễn Đình Trí 11NL Trang 3  Chọn tkkn= 200oC Sơ đồ cấu tạo tổng thể của lò hơi Hình 1 Chú thích: 1. Buồng lửa 7: Bộ quá nhiệt đối lưu 2. Dàn ống sinh hơi 3. Vòi phun nhiên liệu+không khí 9: Bộ hâm nước 4. Ống nước xuống 10:Khoảng trống để vệ sinh và sửa chữa 5. Bao hơi 11: Bộ sấy không khí 6. Cụm pheston
