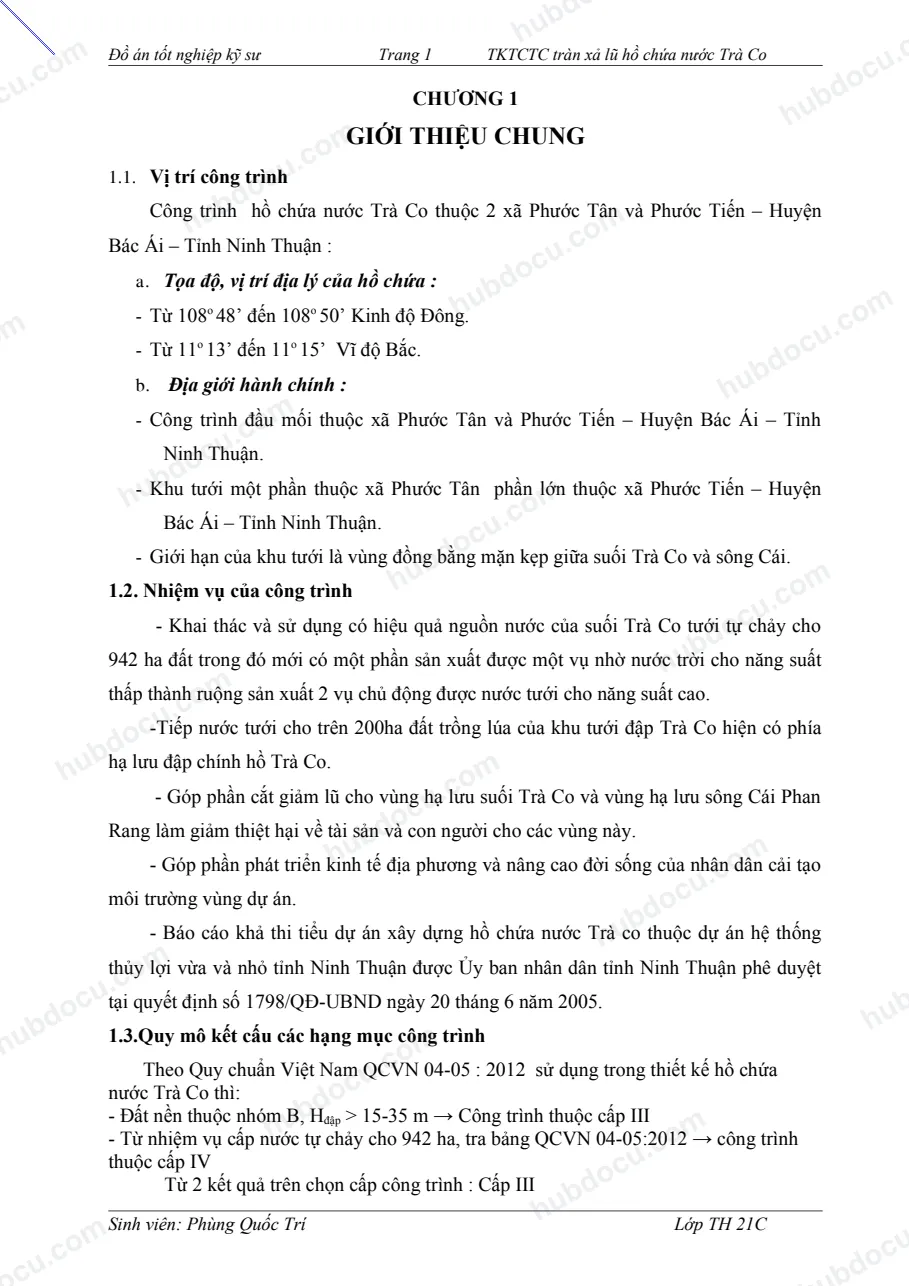

Đồ án tốt nghiệp kỹ sư Trang 1 TKTCTC tràn xả lũ hồ chứa nước Trà Co CHƯƠNG 1 GIỚI THIỆU CHUNG 1.1. Vị trí công trình Công trình hồ chứa nước Trà Co thuộc 2 xã Phước Tân và Phước Tiến – Huyện Bác Ái – Tỉnh Ninh Thuận : a. Tọa độ, vị trí địa lý của hồ chứa : - Từ 108o 48’ đến 108o 50’ Kinh độ Đông. - Từ 11o 13’ đến 11o 15’ Vĩ độ Bắc. b. Địa giới hành chính : - Công trình đầu mối thuộc xã Phước Tân và Phước Tiến – Huyện Bác Ái – Tỉnh Ninh Thuận. - Khu tưới một phần thuộc xã Phước Tân phần lớn thuộc xã Phước Tiến – Huyện Bác Ái – Tỉnh Ninh Thuận. - Giới hạn của khu tưới là vùng đồng bằng mặn kẹp giữa suối Trà Co và sông Cái. 1.2. Nhiệm vụ của công trình - Khai thác và sử dụng có hiệu quả nguồn nước của suối Trà Co tưới tự chảy cho 942 ha đất trong đó mới có một phần sản xuất được một vụ nhờ nước trời cho năng suất thấp thành ruộng sản xuất 2 vụ chủ động được nước tưới cho năng suất cao. -Tiếp nước tưới cho trên 200ha đất trồng lúa của khu tưới đập Trà Co hiện có phía hạ lưu đập chính hồ Trà Co. - Góp phần cắt giảm lũ cho vùng hạ lưu suối Trà Co và vùng hạ lưu sông Cái Phan Rang làm giảm thiệt hại về tài sản và con người cho các vùng này. - Góp phần phát triển kinh tế địa phương và nâng cao đời sống của nhân dân cải tạo môi trường vùng dự án. - Báo cáo khả thi tiểu dự án xây dựng hồ chứa nước Trà co thuộc dự án hệ thống thủy lợi vừa và nhỏ tỉnh Ninh Thuận được Ủy ban nhân dân tỉnh Ninh Thuận phê duyệt tại quyết định số 1798/QĐ-UBND ngày 20 tháng 6 năm 2005. 1.3.Quy mô kết cấu các hạng mục công trình Theo Quy chuẩn Việt Nam QCVN 04-05 : 2012 sử dụng trong thiết kế hồ chứa nước Trà Co thì: - Đất nền thuộc nhóm B, Hđập > 15-35 m → Công trình thuộc cấp III - Từ nhiệm vụ cấp nước tự chảy cho 942 ha, tra bảng QCVN 04-05:2012 → công trình thuộc cấp IV Từ 2 kết quả trên chọn cấp công trình : Cấp III Sinh viên: Phùng Quốc Trí Lớp TH 21C Đồ án tốt nghiệp kỹ sư Trang 2 TKTCTC tràn xả lũ hồ chứa nước Trà Co Tần suất lũ thiết kế : P = 10 % . Tuần suất lũ kiểm tra: P = 0,2 %. Tần suất lũ thi công : P = 10 %. Các thông số TK chính của công trình được phê duyệt theo hồ sơ TKKT Bảng 1-1 TT Hạng mục Đơn vị Giá trị A CÁC THÔNG SỐ KỸ THUẬT CÔNG TRÌNH ĐẦU MỐI I Hồ chứa 1 Diện tích lưu vực Km² 94.0 2 Tổng lượng dòng chảy đến (75%) 106m³ 42,246 3 Lưu lượng bình quân dòng chảy đến (75%) m³/s 1,34 4 Mực nước chết (MNC) m 150,0 5 Dung tích chết (Vc) 106m³ 1,337 6 Mực nước dâng bình thường (MNDBT) m 159.00 7 Dung tích hiệu dụng (Vhi) 106m³ 8.761 8 Dung tích tổng cộng (Vh) 106m³ 10.098 9 Mực nước dâng gia cường (MNDGC P=1%)) m 160.70 10 Mực nước dâng gia cường (MNDGC P=0.2%) m 161.76 11 Diện tích mặt hồ (ứng với MNDBT) ha 139.70 12 Diện tích mặt hồ (ứng với MNDGC) ha 13 Dung tích phòng lũ 106m³ 5.969 14 Cấp công trình III II Đập chính (đập đất) 1 Hình thức đập Đập hỗn hợp 3 khối – có tường chắn sóng 2 Cao trình đỉnh tường chắn sóng m 162.50 3 Cao trình đỉnh đập m 161.70 4 Chiều dài đập theo tim m 153.00 5 Chiều cao đập lớn nhất (Hmax) m 26.70 6 Bề rộng đỉnh đập m 5,0 7 Cao trình đỉnh lăng trụ thóat nước m 144.00 8 Hệ số mái thượng lưu 3,0 9 Hệ số mái hạ lưu 2.75; 3.0 10 Thiết bị thoát nước thân đập Lăng trụ + Áp mái 11 Thiết bị chống thấm cho nền khoan phụt 12 Thiết bị bảo vệ mái thượng lưu Tấm BTCT đổ tại chỗ Sinh viên: Phùng Quốc Trí Lớp TH 21C Đồ án tốt nghiệp kỹ sư Trang 3 TKTCTC tràn xả lũ hồ chứa nước Trà Co III Đập phụ 1 (đập đất) 1 Hình thức đập Đập hỗn hợp 3 khối – có tường chắn sóng 2 Cao trình đỉnh tường chắn sóng m 162.50 3 Cao trình đỉnh đập m 162.0 4 Chiều dài đập theo tim m 358.70 5 Chiều cao đập lớn nhất (Hmax) m 11.0 6 Bề rộng đỉnh đập m 5,0 7 Cao trình đỉnh lăng trụ thoát nước 153.0 8 Hệ số mái thượng lưu 2.75 9 Hệ số mái hạ lưu 2.50 10 Thiết bị thoát nước thân đập Lăng trụ + Áp mái 11 Thiết bị chống thấm cho nền Chân khay 12 Thiết bị bảo vệ mái thượng lưu Tấm BTCT đổ tại chỗ IV Đập phụ 2 (đập đất) 1 Hình thức đập Đập hỗn hợp 3 khối – có tường chắn sóng 2 Cao trình đỉnh tường chắn sóng m 162.50 3 Cao trình đỉnh đập m 161.70 4 Chiều dài đập
