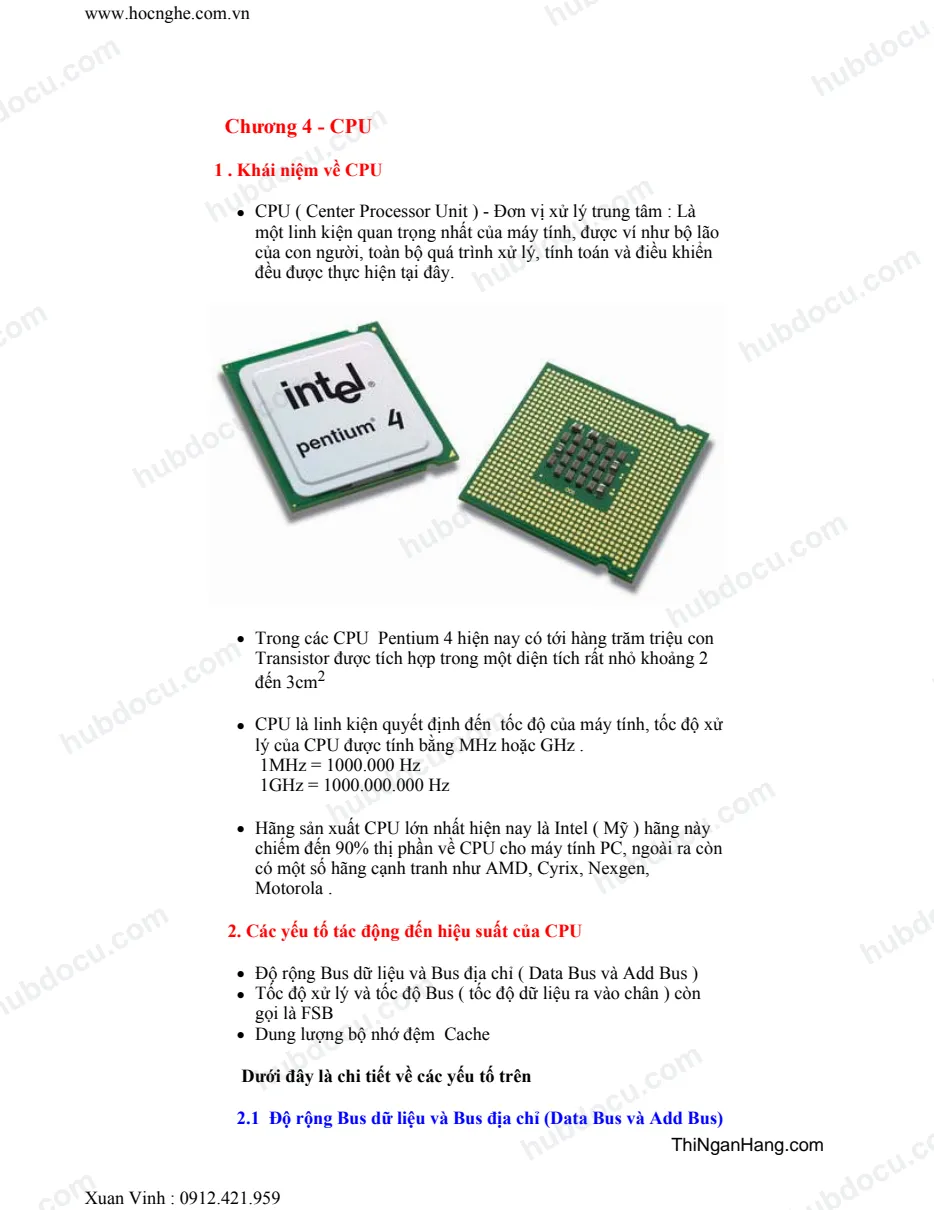

Chương 4 - CPU 1 . Khái niệm về CPU z CPU ( Center Processor Unit ) - Đơn vị xử lý trung tâm : Là một linh kiện quan trọng nhất của máy tính, được ví như bộ lão của con người, toàn bộ quá trình xử lý, tính toán và điều khiển đều được thực hiện tại đây. z Trong các CPU Pentium 4 hiện nay có tới hàng trăm triệu con Transistor được tích hợp trong một diện tích rất nhỏ khoảng 2 đến 3cm2 z CPU là linh kiện quyết định đến tốc độ của máy tính, tốc độ xử lý của CPU được tính bằng MHz hoặc GHz . 1MHz = 1000.000 Hz 1GHz = 1000.000.000 Hz z Hãng sản xuất CPU lớn nhất hiện nay là Intel ( Mỹ ) hãng này chiếm đến 90% thị phần về CPU cho máy tính PC, ngoài ra còn có một số hãng cạnh tranh như AMD, Cyrix, Nexgen, Motorola . 2. Các yếu tố tác động đến hiệu suất của CPU z Độ rộng Bus dữ liệu và Bus địa chỉ ( Data Bus và Add Bus ) z Tốc độ xử lý và tốc độ Bus ( tốc độ dữ liệu ra vào chân ) còn gọi là FSB z Dung lượng bộ nhớ đệm Cache Dưới đây là chi tiết về các yếu tố trên 2.1 Độ rộng Bus dữ liệu và Bus địa chỉ (Data Bus và Add Bus) www.hocnghe.com.vn Xuan Vinh : 0912.421.959 z Độ rộng Bus dữ liệu là nói tới số lượng đường truyền dữ liệu bên trong và bên ngoài CPU z Như ví dụ hình dưới đây thì CPU có 12 đường truyền dữ liệu ( ta gọi độ rộng Data Bus là 12 bit ), hiện nay trong các CPU từ Pentium 2 đến Pentium 4 đều có độ rộng Data Bus là 64 bit . Minh hoạ bên trong CPU có 12 đường truyền dữ liệu gọi là Data Bus có 12 bit z Tương tự như vậy thì độ rộng Bus địa chỉ ( Add Bus ) cũng là số đường dây truyền các thông tin về địa chỉ . Địa chỉ ở đây có thể là các địa chỉ của bộ nhớ RAM, địa chỉ các cổng vào ra và các thiết bị ngoại vi v v .. để có thể gửi hoặc nhận dữ liệu từ các thiết bị này thì CPU phải có địa chỉ của nó và địa chỉ này được truyền đi qua các Bus địa chỉ. Giả sử : Nếu số đường địa chỉ là 8 đường thì CPU sẽ quản lý được 28 = 256 địa chỉ Hiện nay trong các CPU Pentium 4 có 64 bít địa chỉ và như vậy chúng quản lý được 264 địa chỉ nhớ . 2.2 Tốc độ xử lý và tốc độ Bus của CPU Tốc độ xử lý của CPU ( Speed ) : z Là tốc độ chạy bên trong của CPU, tốc độ này được tính bằng MHz hoặc GHz z Thí dụ một CPU Pentium 3 có tốc độ 800MHz tức là nó dao động ở tần số 800.000.000 Hz , CPU pentium 4 có tốc độ là 2,4GHz tức là nó dao động ở tần số 2.400.000.000 Hz Tốc độ Bus của CPU ( FSB ) : z Là tốc độ dữ liệu ra vào các chân của CPU - còn gọi là Bus phía trước : Front Site Bus ( FSB ) Thông thường tốc độ xử lý của CPU thường nhanh gấp nhiều lần tốc đọ Bus của nó, dưới đây là thí dụ minh hoạ về hai tốc độ này : www.hocnghe.com.vn Xuan Vinh : 0912.421.959 Minh hoạ về tốc độ xử lý ( Speed CPU ) và tốc độ Bus ( FSB ) của CPU 2.3 Bộ nhớ Cache ( Bộ nhớ đệm ) z Bộ nhớ Cache là bộ nhớ nằm bên trong của CPU, nó có tốc độ truy cập dữ liệu theo kịp tốc độ xủa lý của CPU, điều này khiến cho CPU trong lúc xử lý không phải chờ dữ liệu từ RAM vì dữ liệu từ RAM phải đi qua Bus của hệ thống nên mất nhiều thời gian. z Một dữ liệu trước khi được xử lý , thông qua các lệnh gợi ý của ngôn ngữ lập trình, dữ liệu được nạp sẵn lên bộ nhớ Cache, vì vậy khi xử lý đến, CPU không mất thời gian chờ đợi . Khi xử lý xong trong lúc đường truyền còn bận thì CPU lại đưa tạm kết quả vào bộ nhớ Cache, như vậy CPU không mất thời gian chờ đường truyền được giải phóng . z Bộ nhớ Cache là giải pháp làm cho CPU có điều kiện hoạt động thường xuyên mà không phải ngắt quãng chờ dữ liệu, vì vậy nhờ có bộ nhớ Cache mà hiệu quả xử lý tăng lên rất nhiều, tuy nhiên bộ nhớ Cache được làm bằng Ram tĩnh do vậy giá thành của chúng rất cao . Tốc độ xử lý nhanh Tốc độ xử lý nhanh Tốc độ Bus (FSB) chậm hơn 3. Sơ đồ cấu tạo của CPU CPU có 3 khối chính đó là www.hocnghe.com.vn Xuan Vinh : 0912.421.959
