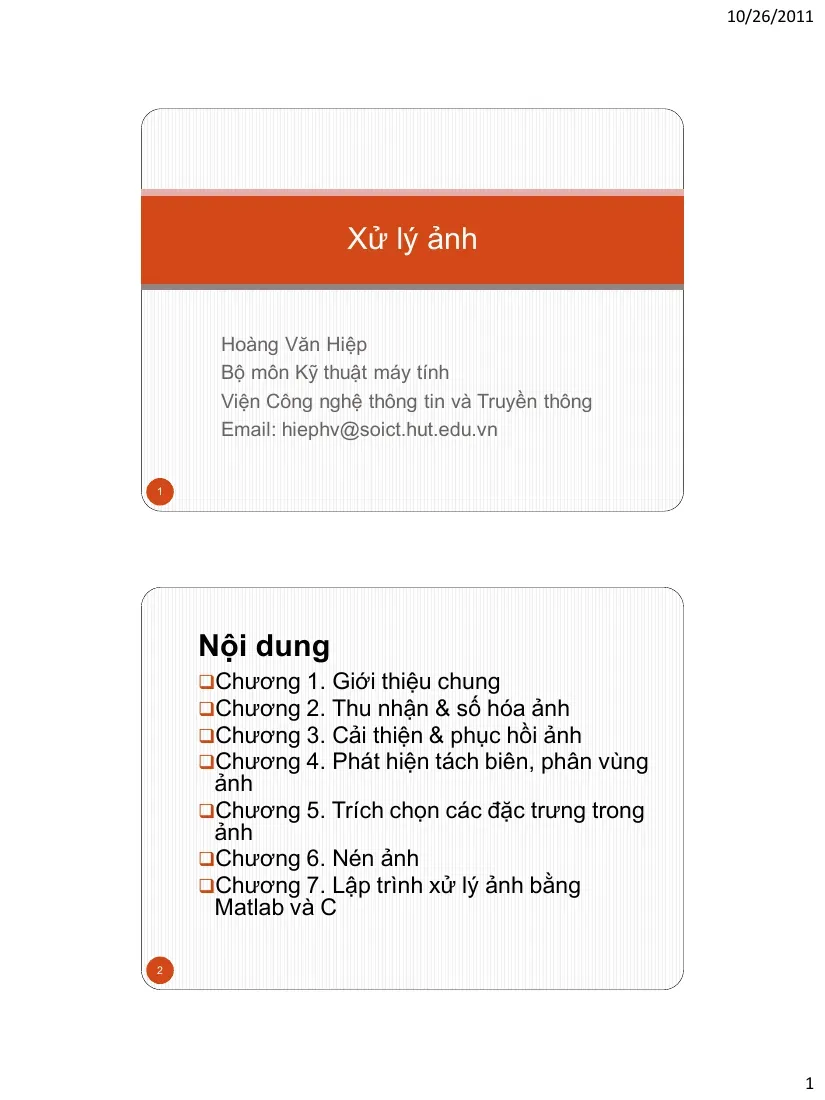

10/26/2011 Xử lý ảnh Hoàng Văn Hiệp Bộ môn Kỹ thuật máy tính Viện Công nghệ thông tin và Truyền thông Email: hiephv@soict.hut.edu.vn 1 Nội dung Chương 1. Giới thiệu chung Chương 2. Thu nhận & số hóa ảnh Chương 3. Cải thiện & phục hồi ảnh Chương 4. Phát hiện tách biên, phân vùng ảnh Chương 5. Trích chọn các đặc trưng trong ảnh Chương 6. Nén ảnh Chương 7. Lập trình xử lý ảnh bằng Matlab và C 2 1 10/26/2011 Chương 4. Phân vùng ảnh Hai phương pháp chính áp dụng trong phân vùng ảnh  Phương pháp dựa trên biên: phát hiện biên  Phương pháp dựa trên vùng ảnh 3 Phương pháp phân vùng dựa trên biên Phát hiện sự không liên tục (biến đổi bất thường)  Phát hiện điểm ảnh  Phát hiện đường thẳng  Phát hiện biên Các phương pháp nối biên Các phương pháp làm mảnh đường biên đến 1 pixel 4 2 10/26/2011 Phát hiện điểm ảnh 5 Phát hiện điểm ảnh T = 90% giá trị max của mức xám 6 3 10/26/2011 Phát hiện đường thẳng Chọn mặt nạ thích hợp để phát hiện Lấy ngưỡng (thresholding) 7 Phát hiện đường thẳng 8 4 10/26/2011 Phát hiện đường thẳng Giả sử muốn tìm các đường thẳng theo hướng -45 độ 9 Phát hiện biên Xấp xỉ đạo hàm cấp 1, và cấp 2 10 5 10/26/2011 Phát hiện biên (tiếp) 11 Phát hiện biên (tiếp) Đạo hàm cấp 1:  Bằng 0 tại những điểm không đổi  Khác 0 tại những điểm bắt đầu, kết thúc thay đổi (bắt đầu, kết thúc dốc)  Khác 0 tại những điểm nằm trên dốc Đạo hàm cấp 2:  Bằng 0 tại những điểm không đổi  Khác 0 tại những điểm bắt đầu, kết thúc thay đổi (2 giá trị) o Một giá trị phía bên thấp (tối) o Một giá trị phía bên cao (sáng)  Bằng 0 tại những điểm trên dốc 12 6 10/26/2011 Phát hiện biên (tiếp) 13 Phát hiện biên (tiếp) 14 7 10/26/2011 Phát hiện biên (tiếp) Nhận xét  Độ lớn của đạo hàm cấp 1: có thể xác định một điểm có nằm trên biên hay không  Dấu trong đạo hàm cấp 2 cho biết điểm ảnh nằm ở vùng sáng hay vùng tối của biên o Đạo hàm cấp 2 luôn có 2 giá trị khác dấu ứng với các điểm trên biên o Điểm cắt 0 có ý nghĩa trong
