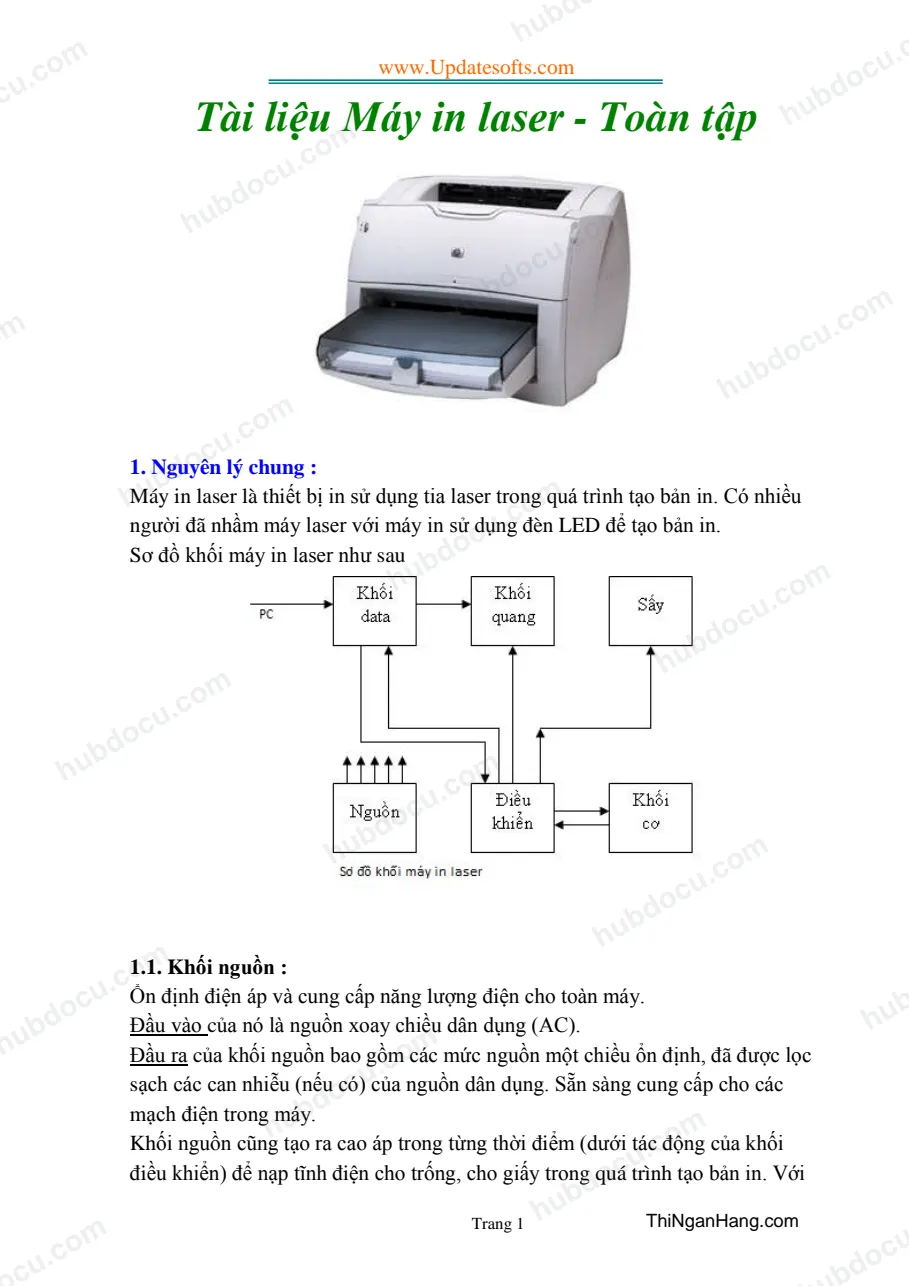

www.Updatesofts.com Trang 1 Tài liệu Máy in laser - Toàn tập 1. Nguyên lý chung : Máy in laser là thiết bị in sử dụng tia laser trong quá trình tạo bản in. Có nhiều người đã nhầm máy laser với máy in sử dụng đèn LED để tạo bản in. Sơ đồ khối máy in laser như sau 1.1. Khối nguồn : Ổn định điện áp và cung cấp năng lượng điện cho toàn máy. Đầu vào của nó là nguồn xoay chiều dân dụng (AC). Đầu ra của khối nguồn bao gồm các mức nguồn một chiều ổn định, đã được lọc sạch các can nhiễu (nếu có) của nguồn dân dụng. Sẵn sàng cung cấp cho các mạch điện trong máy. Khối nguồn cũng tạo ra cao áp trong từng thời điểm (dưới tác động của khối điều khiển) để nạp tĩnh điện cho trống, cho giấy trong quá trình tạo bản in. Với www.Updatesofts.com Trang 2 máy photocopy thì còn có thể sử dụng cao áp cho việc tách giấy nữa. Phần lớn khối nguồn của các máy in, từ in kim_phun_laser_LED đều sử dụng kiểu mạch nguồn ngắt mở (switching) 1.2. Khối data : Còn gọi là khối giao tiếp, thực hiện nhiệm vụ sau : Đầu vào : Nhận lệnh in và dữ liệu từ PC gửi sang. Đầu vào của các máy in đời cũ (như máy kim Epson LQ100/1070/1170 …, máy laser HP4L/5L/6L…) được kết nối với PC bằng cổng song song (LPT1/2 … - parallel). Đầu vào của các máy in đời mới hơn (như Canon LBP2900…) được kết nối với PC bằng cổng tuần tự vạn năng (USB - Universial Serial Bus). Đầu ra : Xuất tín hiệu cho mạch quang và mạch điều khiển Tín hiệu điều khiển từ PC bao gồm : • Lệnh kiểm tra tình trạng máy in (hết giấy, sự cố mạch sấy …) • Lệnh nạp giấy. Các tín hiệu nói trên (về mặt xử lý) với cổng song song thì đi chân riêng và được tách trước mạch dữ liệu đến mạch điều khiển, còn ở cổng USB thì tách sau IC giao tiếp để đến mạch điều khiển. Dữ liệu từ PC : Là chuỗi nhị phân (0,1) thể hiện cấp độ xám của từng điểm ảnh trên bản cần in (những bạn đã học về tivi, monitor sẽ hiểu khái niệm này). Tín hiệu này được đưa vào mạch xử lý dữ liệu để chuyển đổi thành điện áp tương tự (analog) và cấp cho mạch quang. Tùy theo biên độ điện áp điều khiển mà diode laser của mạch quang sẽ phát xạ mạnh hay yếu. 1.3. Khối quang : Đầu vào : Bao gồm tín hiệu 2 tín hiệu • Tín hiệu điều khiển motor lệch tia, được gửi đến từ mạch điều khiển. • Điện áp điều khiển cường độ phát xạ laser, được gửi đến từ khối data. Đầu ra : Là các tia laser được trải đều trên suốt chiều dài của trống, với mục đích làm suy giảm hoặc triệt tiêu tĩnh điện trên mặt trống trong quá trình tạo bản in. www.Updatesofts.com Trang 3 1.4. Khối sấy : Thực hiện 3 nhiệm vụ : Tạo ra nhiệt độ cao (với máy HP5L/6L là 1820C, máy Canon LBP là 1830C) để nung chảy bột mực. Nhiệt độ cao này có thể được tạo ra bằng thanh điện trở hoặc bằng đèn (haloghen) Tạo ra lực ép để ép mực (đã được nung chảy) thấm vào xơ giấy để cố định điểm ảnh trên giấy. Lực ép được tạo ra bằng các trục lăn được nén dưới tác động của lò xo. Tạo ra lực kéo để kéo giấy ra khỏi máy in sau khi đã sấy_ép. Lực kéo được tạo ra nhờ hệ thống trục lăn trên/dưới quay ngược chiều nhau. Khối sấy nhận lệnh từ khối điều khiển để thi hành tác vụ. Ngược lại, nó cũng gửi tín hiệu thông báo trạng thái nhiệt, trạng thái giấy cho mạch điều khiển để dừng máy khi có sự cố. Tín hiệu phản hồi này được lấy ra từ các cảm biến (sensor) 1.5. Khối cơ : Bao gồm tập hợp các bánh răng, trục lăn_ép thực hiện các hành trình sau : • Nạp giấy : kéo giấy từ khay vào trong máy. • Kéo giấy di chuyển đúng đường đi theo thiết kế, đảm bảo cho giấy được tiếp xúc với trống. • Đẩy giấy (đã hoàn thành bản in) ra khỏi máy. Toàn bộ khối cơ được vận hành nhờ lực kéo từ 1 motor chính (capstan motor), motor được điều khiển bằng lệnh hành trình từ khối điều khiển. Hệ thống cơ cũng gửi tín hiệu phản hồi về khối điều khiển để thực hiện các hành vi thích hợp (ví dụ như lặp lại động tác nạp giấy, dừng in và thông báo cho PC khi hết giấy, dắt giấy …) 1.6. Khối điều khiển : Điều hành toàn bộ mọi hoạt động của máy. Về mặt phương thức chính là điều khiển tùy động (servo).
