Tên tài liệu: Đồ án thiết kế hệ thống phanh xe tải
Nội dung: Đồ án tốt nghiệp SV: Đỗ Hữu Hòa p MỤC LỤC ki Q 1 Q P D 4 kt p D k d 5 i 2 C1 A3 6 8 7 F 9 D v 10 S 11 12 32 F pt III 13 30 II 14 31 B 15 C 27 16 26 C2 17 25 I IV 19 S 24 pt 20 23 22 21 CHƯƠNG I TỔNG QUAN VỀ HỆ THỐNG PHANH I. CÔNG DỤNG PHÂN LOẠI YÊU CẦU 1. Công dụng Hệ thống phanh dùng để làm dừng hẳn sự chuyển động của Ôtô hoặc làm giảm bớt tốc độ của ôtô khi đang chuyển động, ngoài ra còn để giữ…
Mục lục: Tài liệu không có mục lục rõ ràng.
Số trang: 50 trang
Người đăng: ThiNganHang

Nội dung tài liệu

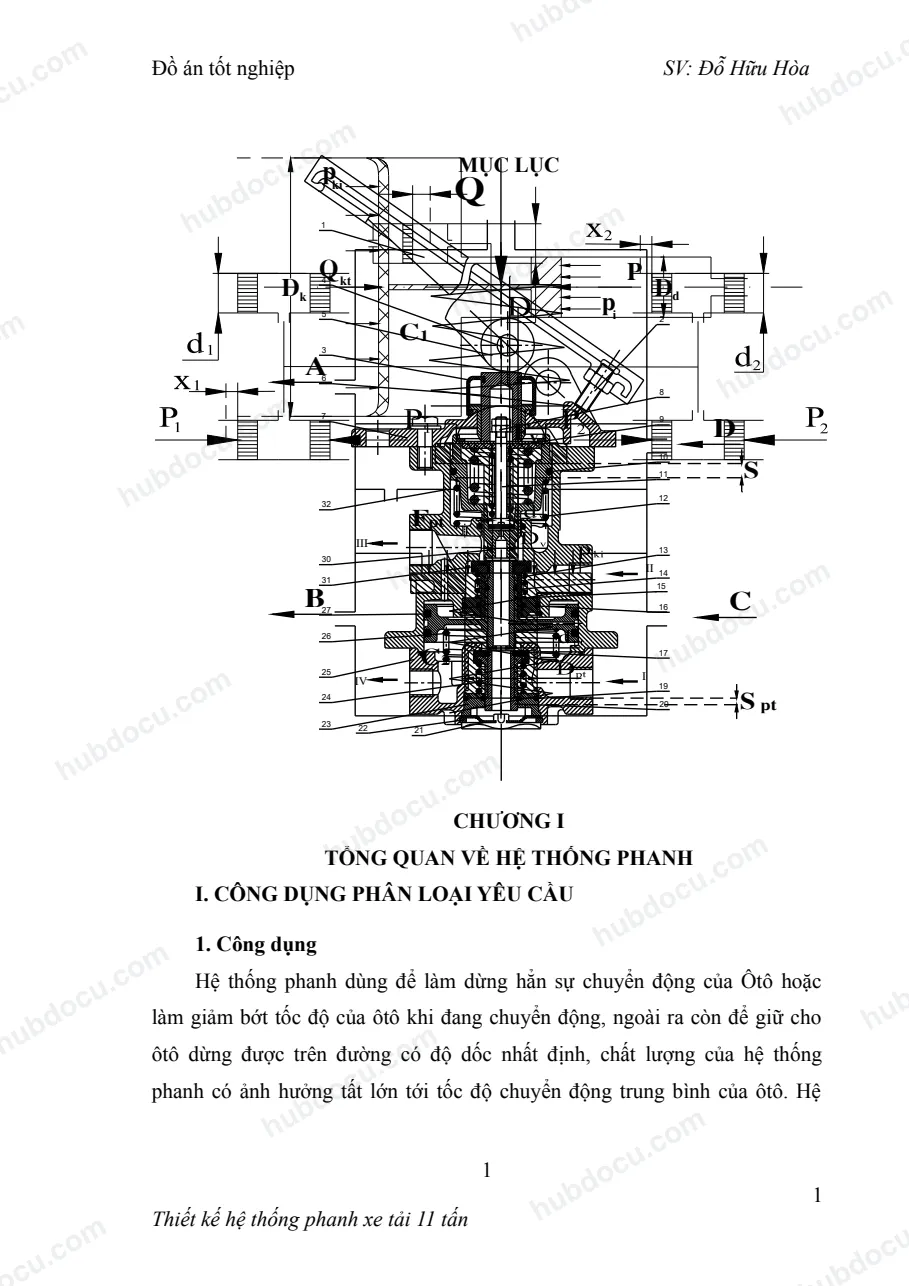

Trang 1

Đồ án tốt nghiệp SV: Đỗ Hữu Hòa p MỤC LỤC ki Q 1 Q P D 4 kt p D k d 5 i 2 C1 A3 6 8 7 F 9 D v 10 S 11 12 32 F pt III 13 30 II 14 31 B 15 C 27 16 26 C2 17 25 I IV 19 S 24 pt 20 23 22 21 CHƯƠNG I TỔNG QUAN VỀ HỆ THỐNG PHANH I. CÔNG DỤNG PHÂN LOẠI YÊU CẦU 1. Công dụng Hệ thống phanh dùng để làm dừng hẳn sự chuyển động của Ôtô hoặc làm giảm bớt tốc độ của ôtô khi đang chuyển động, ngoài ra còn để giữ cho ôtô dừng được trên đường có độ dốc nhất định, chất lượng của hệ thống phanh có ảnh hưởng tất lớn tới tốc độ chuyển động trung bình của ôtô. Hệ 1 1 Thiết kế hệ thống phanh xe tải 11 tấn

Trang 2

Đồ án tốt nghiệp SV: Đỗ Hữu Hòa thống hãm ôtô sẽ đảm bảo cho sự chuyển động an toàn của ôtô tránh được những tai nạn xẩy ra trên đường. 2. Phân loại - Phân theo tính chất điều khiển chia ra: Phanh chân và phanh tay. - Phân theo vị trí đặt cơ cấu phanh mà chia ra: Phanh ở bánh xe và phanh ở trục truyền động (sau hộp số). - Phân theo kết cấu của cơ cấu phanh có: Phanh guốc, phanh đai, phanh đĩa. - Phân theo phương thức dẫn động có: dẫn động phanh bằng cơ khí, chất lỏng, khí nén, hoặc liên hợp. 3. Yêu cầu Hệ thống phanh là một bộ phận quan trọng của ôtô đảm nhận chức năng "an toàn chủ động" vì vậy hệ thống phanh phải thoả mãn các yêu cầu sau đây: + Có hiệu quả phanh cao nhất ở tất cả các bánh xe trong mọi trường hợp là: - Quãng đường phanh ngắn - Thời gian phanh ít nhất. - Gia tốc chậm dần ổn định trong quá trình phanh. + Hoạt động êm dịu để đảm bảo sự ổn định của xe ôtô khi phanh. + Điều khiển nhẹ nhàng để giảm cường độ lao động của người lái. + Có độ nhậy cao để thích ứng nhanh với các trường hợp nguy hiểm. + Đảm bảo việc phân bố Mômen phanh trên các bánh xe phải tuân theo nguyên tắc sử dụng hoàn toàn trọng lượng bám khi phanh với mọi cường độ. + Cơ cấu phanh không có hiện tượng tự xiết. + Cơ cấu phanh phải có khả năng thoát nhiệt tốt. + Có hệ số ma sát cao và ổn định. 2 2 Thiết kế hệ thống phanh xe tải 11 tấn

Trang 3

Đồ án tốt nghiệp SV: Đỗ Hữu Hòa + Giữ được tỷ lệ thuận giữa lực tác dụng lên bàn đạp phanh và lực phanh sinh ra ở cơ cấu phanh. + Hệ thống phải có độ tin cậy, độ bền và tuổi thọ cao. + Bố trí hợp lý để dễ dàng điều chỉnh chăm sóc và bảo dưỡng. II. KẾT CẤU CỦA HỆ THỐNG PHANH Hệ thống phanh ôtô gồm có phanh chính và phanh phụ trong đó phanh chính thường là phanh bánh xe hay còn gọi là phanh chân còn phanh phụ thường là phanh tay, phanh tay thường được bố trí ở ngay sau trục thứ cấp của hộp số hoặc bố trí ở các bánh xe. Việc dùng cả hai phanh chính và phụ là bảo đảm cho độ an toàn ôtô khi chuyển động và khi dừng hẳn, hệ thống phanh có 2 phần cơ bản đó là cơ cấu phanh và dẫn động phanh. 1. Cơ cấu phanh Cơ cấu phanh có nhiệm vụ tạo ra Mômen phanh cần thiết và nâng cao tính ổn định trong quá trình sử dụng cơ cấu phanh là bộ phận trực tiếp làm giảm tốc độ góc của bánh xe ôtô. Ngày nay, cơ cấu phanh loại tang trống với các guốc phanh bố trí bên trong được sử dụng rộng rãi. Ngoài những yêu cầu chung, cơ cấu phanh còn phải đảm bảo yêu cầu sau, như Mômen phanh phải lớn, luôn luôn ổn định khi điều kiện bên ngoài và chế độ phanh thay đổi (như tốc độ xe, số lần phanh, nhiệt độ môi trường). 1.1. Cơ cấu phanh guốc 1.1.1. Cơ cấu phanh guốc có điểm đặt cố định riêng rẽ về một phía các lực dẫn động bằng nhau. 3 3 Thiết kế hệ thống phanh xe tải 11 tấn

Trang 4

Đồ án tốt nghiệp SV: Đỗ Hữu Hòa Hình 1.1: Cơ cấu phanh bánh trước xe GAZ-53A 1: Cam lệch tâm 2: Chốt có vòng đệm lệch tâm Với các bố trí như vậy khi các lực dẫn động bằng nhau, các tham số của guốc phanh giống nhau thì Momen ma sát ở trên guốc phanh trước lớn hơn của guốc phanh sau. Sở dĩ như vậy là vì Mômen ma sát ở trên guốc phanh trước có xu hướng cường hoá cho lực dẫn động, còn ở phía phanh sau có xu hướng chống lại lực dẫn động khi xe chuyển động lùi sẽ có hiện tượng ngược lại. Cơ cấu phanh này được gọi là cơ cấu phanh không cân bằng với số lần phanh khi xe chuyển động tiến hay lùi, nên cường độ hao mòn của tấm ma sát trước lớn hơn tấm ma sát sau rất nhiều. Để cân bằng sự hao mòn của hai tấm ma sát, khi sửa chữa có thể thay thế cùng một lúc, người ta làm tấm ma sát 4 4 Thiết kế hệ thống phanh xe tải 11 tấn

Trang 5

Đồ án tốt nghiệp SV: Đỗ Hữu Hòa trước dài hơn tấm sau. Kết cấu của loại cơ cấu phanh này ở (hình 1) khe hở giữa các guốc phanh và trống phanh được điều chỉnh bằng cam lệch tâm còn định tâm guốc phanh bằng chốt có vòng đệm lệch tâm ở điểm cố định. 1.1.2. Cơ cấu phanh guốc có điểm cố định riêng rẽ về một phía và các guốc phanh có dịch chuyển gốc như nhau: Hình 1.2:Kết cấu phanh xe ZIL-131 1: Cam quay ; 2: Lò xo 4: Trống phanh 5: Chốt lệch tâm 6: Bầu phanh Cơ cấu phanh này (hình 1.2) có Mômen ma sát sinh ra ở các guốc phanh là bằng nhau. Trị số Mômen không thay đổi khi xe chuyển động lùi, cơ cấu phanh này có cường độ ma sát ở các tấm ma sát như nhau và được gọi là cơ cấu phanh cân bằng, kết cấu cụ thể loại cơ cấu này thể hiện ở (hình 2) do profin của cam ép đối xứng nên các guốc phanh có dị chuyển góc như nhau. Để điều chỉnh khe hở giữa trống phanh và guốc phanh có bố trí cơ cấu trục vít, bánh vít nhằm thay đổi vị trí của Cam ép và chốt lệch tâm ở điểm đặt cố định. 1.1.3. Cơ cấu guốc có điểm đặt cố định riêng rẽ về hai phía và lực dẫn động bằng nhau: 5 5 Thiết kế hệ thống phanh xe tải 11 tấn

Hiển thị 5 trang đầu. Tải tài liệu để xem đầy đủ.
