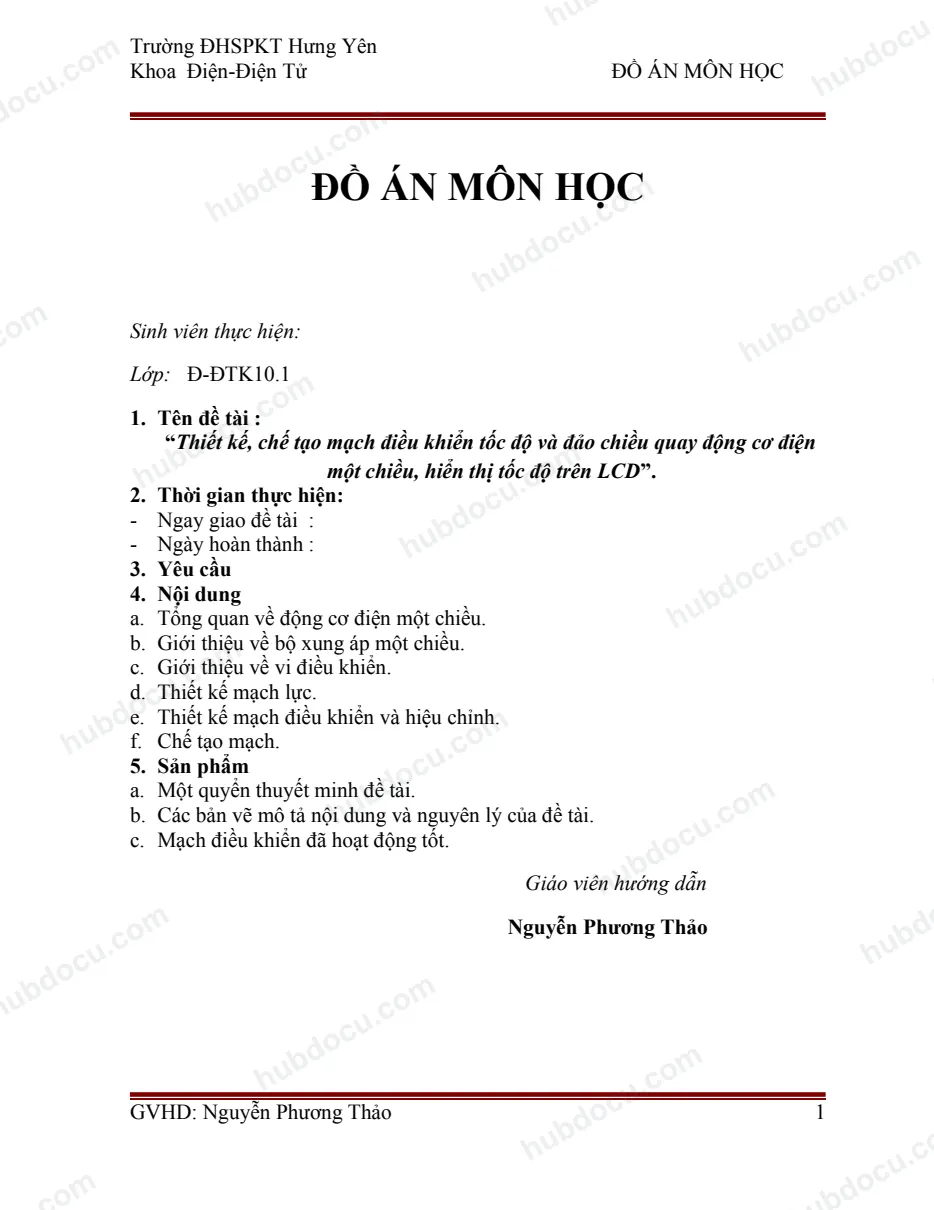

Trường ĐHSPKT Hưng Yên Khoa Điện-Điện Tử ĐỒ ÁN MÔN HỌC ĐỒ ÁN MÔN HỌC Sinh viên thực hiện: Lớp: Đ-ĐTK10.1 1. Tên đề tài : “Thiết kế, chế tạo mạch điều khiển tốc độ và đảo chiều quay động cơ điện một chiều, hiển thị tốc độ trên LCD”. 2. Thời gian thực hiện: - Ngay giao đề tài : - Ngày hoàn thành : 3. Yêu cầu 4. Nội dung a. Tổng quan về động cơ điện một chiều. b. Giới thiệu về bộ xung áp một chiều. c. Giới thiệu về vi điều khiển. d. Thiết kế mạch lực. e. Thiết kế mạch điều khiển và hiệu chỉnh. f. Chế tạo mạch. 5. Sản phẩm a. Một quyển thuyết minh đề tài. b. Các bản vẽ mô tả nội dung và nguyên lý của đề tài. c. Mạch điều khiển đã hoạt động tốt. Giáo viên hướng dẫn Nguyễn Phương Thảo GVHD: Nguyễn Phương Thảo 1 Trường ĐHSPKT Hưng Yên Khoa Điện-Điện Tử ĐỒ ÁN MÔN HỌC LỜI NÓI ĐẦU Ngày nay, điện tử công suất, vi điều khiển, truyền động điện đã và đang đóng 1 vai trò rất quan trọng trong quá trình công nghiệp hoá đất nước. Sự ứng dụng trong các hệ thống truyền động điện là rất lớn bởi sự nhỏ gọn của các phần tử bán dẫn và việc dễ dàng tự động hoá cho các quá trình sản xuất. Các hệ thống truyền động điều khiển bởi điện tử công suất đem lại hiệu suất cao. Kích thước, diện tích lắp đặt giảm đi rất nhiều so với các hệ truyền động thông thường như: khuếch đại từ, máy phát - động cơ .... Xuất phát từ yêu cầu thực tế đó và sau khi đã học các môn học : Điện tử công suất, Truyền động điện, Vi điều khiển và máy điện chúng em đã được giao thực hiện đề tài: “Thiết kế, chế tạo mạch điều khiển tốc độ và đảo chiều quay động cơ điện một chiều, hiển thi tốc độ trên LCD” Với sự hướng dẫn của Cô: Nguyễn Phương Thảo chúng em đã tiến hành nghiên cứu và thiết kế đề tài. Trong quá trình thực hiện đề tài do khả năng và kiến thức thực tế có hạn nên không thể tránh khỏi sai sót, kính mong thầy cô đóng góp ý kiến để đề tài hoàn thiện hơn. Chúng em xin chân thành cảm ơn! MỤC LỤC GVHD: Nguyễn Phương Thảo 2 Trường ĐHSPKT Hưng Yên Khoa Điện-Điện Tử ĐỒ ÁN MÔN HỌC CHƯƠNG 1: TỔNG QUAN VỀ ĐỘNG CƠ ĐIỆN MỘT CHIỀU VÀ BỘ BIẾN ĐỔI XUNG ÁP MỘT CHIỀU..................................................................4 CHƯƠNG 2 GIỚI THIỆU TỔNG QUAN VỀ VI ĐIỀU KHIỂN.................20 KẾT LUẬN.........................................................................................................51 TÀI LIỆU THAM KHẢO.................................................................................52 GVHD: Nguyễn Phương Thảo 3
