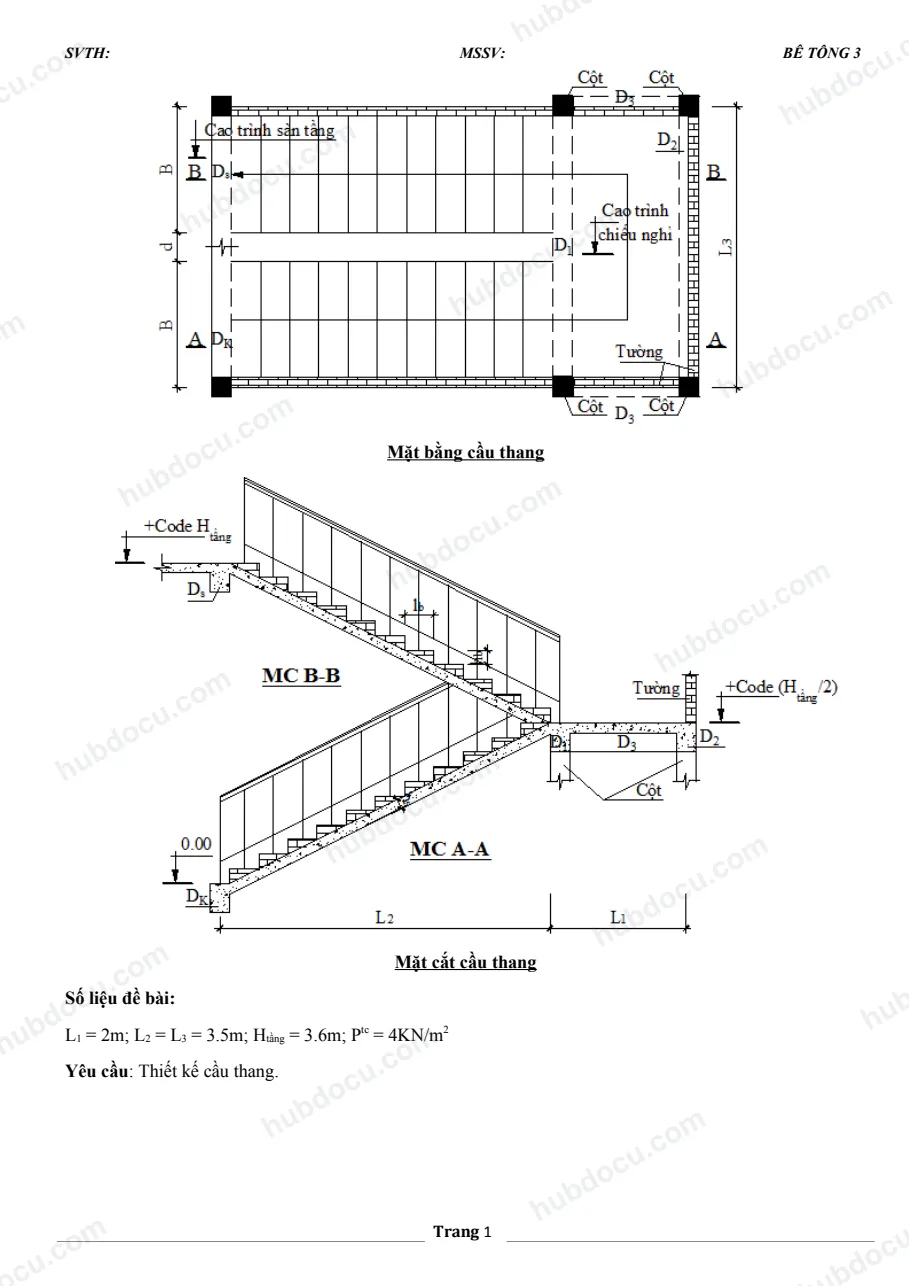

SVTH: MSSV: BÊ TÔNG 3 Mặt bằng cầu thang Mặt cắt cầu thang Số liệu đề bài: L1 = 2m; L2 = L3 = 3.5m; Htầng = 3.6m; Ptc = 4KN/m2 Yêu cầu: Thiết kế cầu thang. Trang 1
Đang tạo bản xem trước...
SVTH: MSSV: BÊ TÔNG 3 Mặt bằng cầu thang Mặt cắt cầu thang Số liệu đề bài: L1 = 2m; L2 = L3 = 3.5m; Htầng = 3.6m; Ptc = 4KN/m2 Yêu cầu: Thiết kế cầu thang. Trang 1
SVTH: MSSV: BÊ TÔNG 3 Cấu tạo bậc thang: h ≥ 300mm Xác định kích thước dầm D1, D3 chọn là bội số của 50 và b ≥ 200mm 1 1 1 1 ( ) h = ÷ *L = ÷ *3500 = 350 ÷175 10 20 3 10 20 Chọn h = 300mm 1 1 1 1 ( ) b = ÷ *h = ÷ *300 = 150 ÷75 2 4 2 4 Chọn b = 200mm Chọn kích thước dầm D2 và Dk: (bxh) = (200x300)mm Chọn bề rộng bản thang B = 1.5m Tải trọng tác dụng lên cầu thang: Tải trọng tác dụng lên chiếu nghỉ: Tĩnh tải: Bao gồm trọng lượng các lớp cấu tạo Lớp đá granite dày 10 g = n *γ *δ *B =1.1*26.5*0.01*1.5 = 0.44KN 1 g1 1 m Lớp vữa xi măng lót δ = 20 g = n *γ *δ *B =1.2*18*0.02*1.5 = 0.65KN 2 g2 2 m Bản BTCT δ =100 g = n *γ *δ *B =1.1*25*0.1*1.5 = 4.13KN 3 g3 3 m Lớp vữa trát mặt dưới bản chiếu nghỉ δ =15 Trang 2
SVTH: MSSV: BÊ TÔNG 3 g = n *γ *δ *B =1.2*18*0.015*1.5 = 0.49KN 4 g4 4 m Tổng tĩnh tải tác dụng lên chiếu nghỉ g = g + g + g + g = 0.44 + 0.65+ 4.13+ 0.49 = 5.71KN CN 1 2 3 4 m Hoạt tải: P = n *Ptc *B =1.2*4*1.5 = 7.2KN CN P m → Tổng tải trọng tác dụng lên chiếu nghỉ: q = g + P = 5.71+ 7.2 =12.91KN 1 CN CN m Tải trọng tác dụng lên phần bản nghiêng: Tĩnh tải: Trọng lượng tương đương của bậc thang: l *h 1 0.34*0.18 1 KN g = n * b b *γ *n*B* =1.1* *20*10*1.5* = 2.62 m 1 g1 2 tđ L 2 3.85 4 Trọng lượng bản BTCT δ =100 g = n *γ *δ *B =1.1*25*0.1*1.5 = 4.13KN 2 g2 2 m Trọng lượng lớp vữa trát mặt dưới bản than δ =15 g = n *γ *δ *B =1.2*18*0.015*1.5 = 0.49KN 3 g3 3 m Trọng lượng tay vịn g =1KN 4 m Tổng tĩnh tải lên phần bản nghiêng: g = g + g + g + g = 2.62 + 4.13+ 0.49 +1= 8.24KN banthang 1 2 3 4 m Hoạt tải: P = n *Ptc *B =1.2*4*1.5 = 7.2KN banthang P m g 8.24 KN → Tổng tải trọng lên bản nghiêng: q = banthang + P = + 7.2 =16.56 2 cosα banthang 0.88 m Tính nội lực: Bản thang và chiếu nghỉ tính từng ô bản độc lập Sơ đồ tính cho bản thang vế 1: Trang 3
