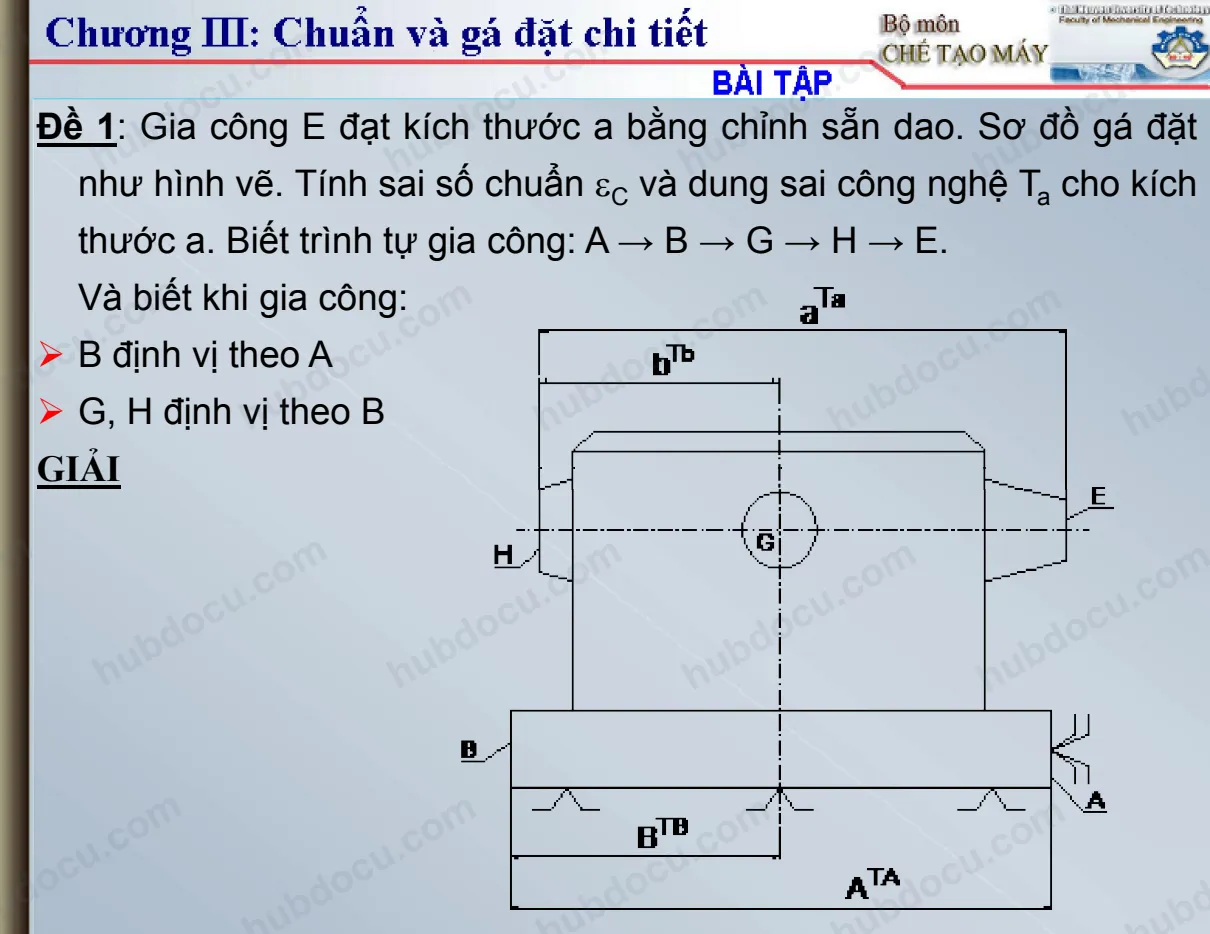

Đề 1: Gia công E đạt kích thước a bằng chỉnh sẵn dao. Sơ đồ gá đặt như hình vẽ. Tính sai số chuẩn C và dung sai công nghệ Ta cho kích thước a. Biết trình tự gia công: A → B → G → H → E. Và biết khi gia công:  B định vị theo A  G, H định vị theo B GIẢI Bước 1: Lập chuỗi kích thước gia công E. L H LH E a LA A B LB G LG LA – a – LH + LB = 0 (1.1)  Phương trình chuỗi kích thước theo trình tự gia công là:  a = LA – LH + LB (1.2) Trong đó: a là khâu khép kín, LA là kích thước điều chỉnh sẵn → LA = Const → TLA  0 (do LA là kích thước công nghệ riêng của nguyên công gia công a đạt aTa → coi là không biến động)  Theo sơ đồ gia công ta có: LB = A  TLB = TA Vậy: c(a) = TLB + TLH (1.3)  Theo sơ đồ gia công ta có: LB = A  TLB = TA  Ta đi tìm LH = ?
