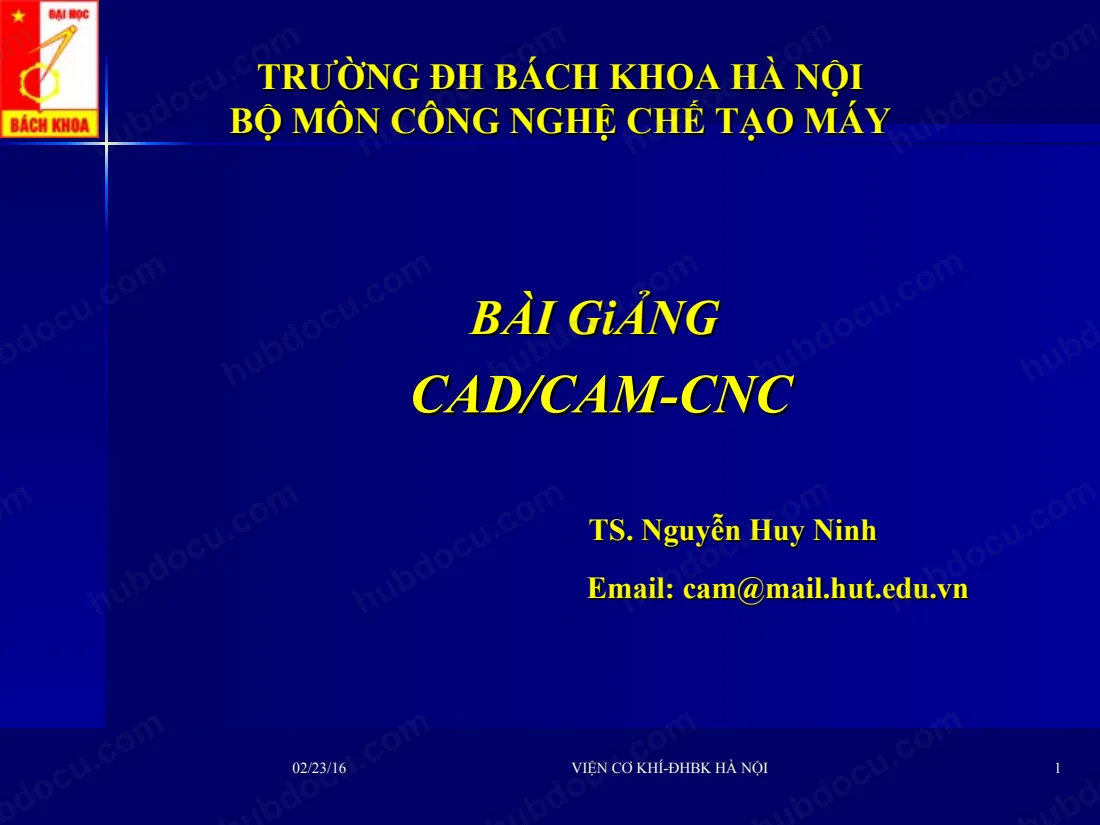

02/23/16 VIỆN CƠ KHÍ-ĐHBK HÀ NỘI 1 BÀI GiẢNG CAD/CAM-CNC TRƯỜNG ĐH BÁCH KHOA HÀ NỘI BỘ MÔN CÔNG NGHỆ CHẾ TẠO MÁY TS. Nguyễn Huy Ninh Email: cam@mail.hut.edu.vn 02/23/16 VIỆN CƠ KHÍ-ĐHBK HÀ NỘI 2 MỞ ĐẦU  1- Vị trí vai trò của CAD/CAM-CNC Nằm trong lĩnh vực công nghệ chế tạo máy, nó thực hiện nhiệm vụ thiết kế mô hình hình học của sản phẩm, lập chương trình gia công, quy trình công nghệ nhờ sự trợ giúp của điều khiển số, kỹ thuật máy tính.  2- Đối tượng nghiên cứu của môn học: Liên quan đến các dữ liệu hình học của quá trình thiết kế và các đặc trưng hình học của bề mặt gia công. Nghiên cứu ứng dụng kỹ thuật số và máy tính vào việc thực hiện quá trình công nghệ gia công cơ.  3- Nội dung nghiên cứu của môn học:  PHẦN I: Thiết kế sản phẩm với sự trợ giúp của máy tính-CAD_.  Giới thiệu phần mềm MasterCam X14.  Giới thiệu phần mềm SolidWorks 2011  Giới thiệu phần mềm Catia R21. 02/23/16 VIỆN CƠ KHÍ-ĐHBK HÀ NỘI 3 MỞ ĐẦU  Phần II : Công nghệ CNC  Chương 1: Khái niệm  1.1. Các hệ thống điều khiển số:  1.2. Các hệ thống DNC  1.3. Các hệ thống gia công linh hoạt  Chương 2: Một số đặc trưng của máy CNC  2.1. Các trục toạ độ và chiều các chuyển động  2.2. Qui định các trục toạ độ trên máy  2.3. Độ chính xác gia công trên máy CNC (đảm bảo thông qua các hệ thống đo dịch chuyển và đo góc)  Chương 3. Các dạng điều khiển số  3.1. Điều khiển theo điểm  3.2. Điều khiển theo đường thẳng  3.3. Điều khiển theo công tua (2D, D, 3D, 4D, 5D)  Chương 4. Những khái niệm cơ bản về lập trìmh gia công trên máy CNC
