Nom du document: Đồ án_ Thiết Kế Cầu Vòm Ống Thép Nhồi Bê Tông (Kèm File Autocad, Excel, Midas)
Table des matières: Ce document n'a pas de table des matières claire.
Pages: 150 pages
Téléversé par: ThiNganHang

Un résumé détaillé est en cours de génération. Veuillez vérifier dans quelques minutes.

Description

Trích nội dung tài liệu

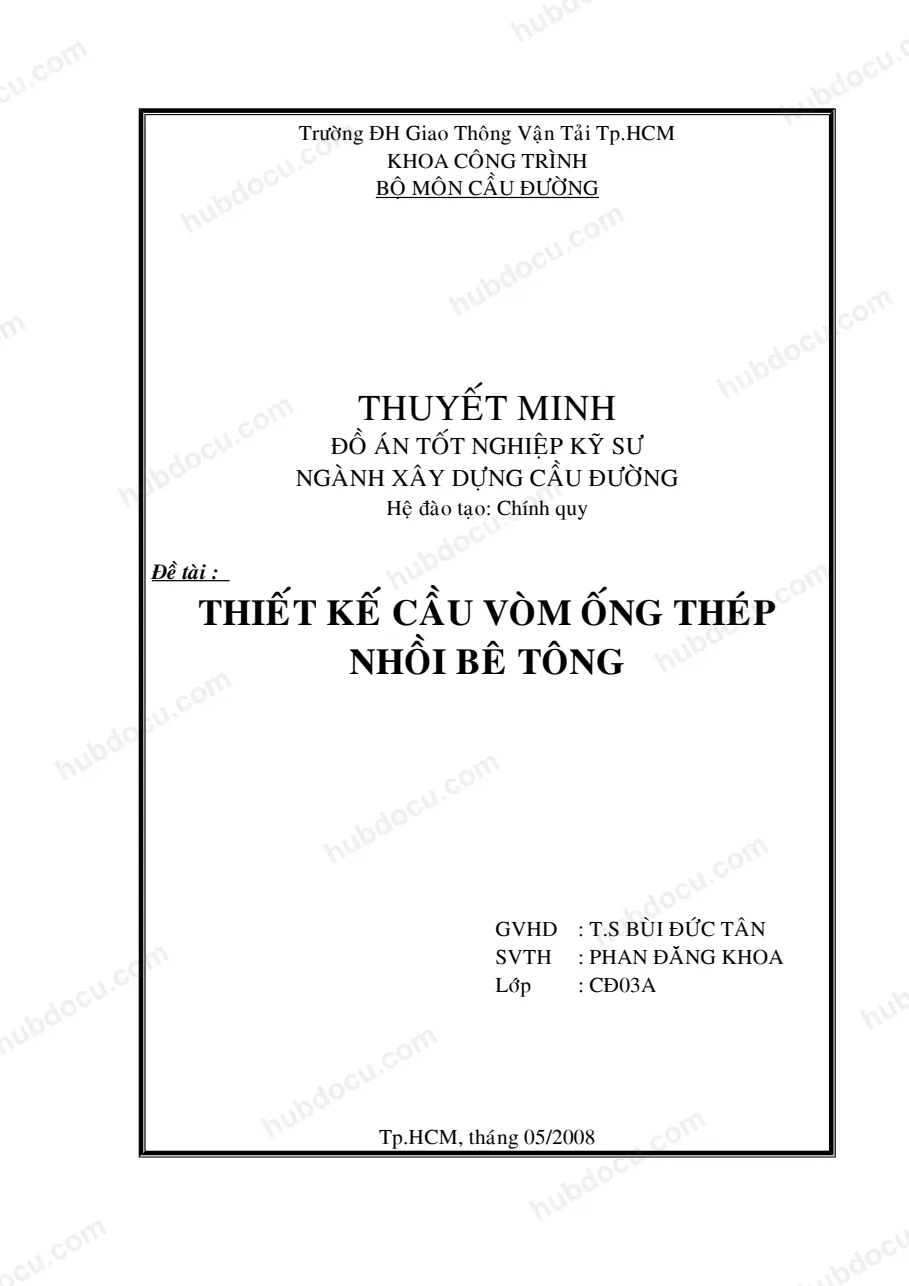

Tröôøng ÑH Giao Thoâng Vaän Taûi Tp.HCM KHOA COÂNG TRÌNH BOÄ MOÂN CAÀU ÑÖÔØNG THUYEÁT MINH ÑOÀ AÙN TOÁT NGHIEÄP KYÕ SÖ NGAØNH XAÂY DÖÏNG CAÀU ÑÖÔØNG Heä ñaøo taïo: Chính quy Ñeà taøi : THIEÁT KEÁ CAÀU VOØM OÁNG THEÙP NHOÀI BEÂ TOÂNG GVHD : T.S BUØI ÑÖÙC TAÂN SVTH : PHAN ÑAÊNG KHOA Lôùp : CÑ03A Tp.HCM, thaùng 05/2008 TOÅNG QUAN * * * 1. ÑIEÀU KIEÄN TÖÏ NHIEÂN KHU VÖÏC XAÂY DÖÏNG CAÀU 1.1. Ñaëc ñieåm veà ñòa hình- thuûy vaên -Cheá ñoä thuûy vaên ít thay ñoåi + MNCN : +7 m + MNTT : +4 m + MNTN : +2.5 m 1.2. Ñaëc ñieåm veà ñòa chaát • Lôùp 1 : Buøn seùt höõu cô maøu xaùm xanh , ñoâi choã laãn caùt vaø höõu cô : Chieàu daøy lôùp : h1 = 12.8 m Caùc chæ tieâu cô lyù : +Troïng löôïng theå tích : γw = 1.48 T/m3 . +Ñoä seät : B = 1.24. +Löïc dính : c = 0.082 (KG/cm2 ) Goùc ma saùt trong : ϕ = 60 04’. Lôùp 2 : Caùt haït mòn ñeán trung ,ñoâi choã laån soûi saïn ,maøu xaùm xanh xaùm traéng ,keát caáu chaët vöøa, traïng thaùi deûo cöùng : Chieàu daøy lôùp : h2 = 4 m Caùc chæ tieâu cô lyù : +Troïng löôïng theå tích : γw = 1.85 T/m3 . +Tyû troïng : G = 2.69 +Löïc dính : c = 0.14 (KG/cm2 ) +Goùc ma saùt trong : ϕ = 10 049’. Lôùp 3 : Seùt caùt maøu xaùm vaøng ,maøu xanh ,traïng thaùi deûo cöùng ñeán nöûa cöùng maët laån nhieàu ñaù daêm saïn : Chieàu daøy lôùp : h3 = 10.2 m . Caùc chæ tieâu cô lyù : +Tyû troïng : G = 2.73 +Troïng löôïng theå tích : γw = 2.01 T/m3 . +Löïc dính : c = 0.313 (KG/cm2 ) , +Goùc ma saùt trong : ϕ = 210 28’. Lôùp 4 : Seùt maøu naâu vaøng ,ñaàu taàng ñoâi choã laãn nhieàu soûi saïn ,traïng thaùi cöùng : Chieàu daøy lôùp : h4 = 4.1 m . Caùc chæ tieâu cô lyù : +Troïng löôïng theã tích : γw = 1.74 T/m3 . +Tyû troïng : G =2.73 +Löïc dính : c = 0.125 (KG/cm2 ) +Goùc ma saùt trong : ϕ = 70.10’. Lôùp 5 : Seùt maøu naâu vaøng ,ñaàu taàng ñoâi choã laãn nhieàu soûi saïn ,traïng thaùi cöùng : Chieàu daøy lôùp : h4 = 19.9 m . Caùc chæ tieâu cô lyù : +Troïng löôïng theã tích : γw = 1.983 T/m3 . +Tyû troïng : G =2.73 +Löïc dính : c = 0 (KG/cm2 ) +Goùc ma saùt trong : ϕ = 230.52’. Lôùp 6 : Seùt maøu naâu vaøng ,ñaàu taàng ñoâi choã laãn nhieàu soûi saïn ,traïng thaùi cöùng : Chieàu daøy lôùp : h6 Caùc chæ tieâu cô lyù : +Troïng löôïng theã tích : γw = 2.12 T/m3 . +Tyû troïng : G =2.73 +Löïc dính : c = 0.355 (KG/cm2 ) +Goùc ma saùt trong : ϕ = 260.39’. 2. QUY TRÌNH QUY PHAÏM VAØ CAÙC NGUYEÂN TAÉC THIEÁT KEÁ 2.1. Quy trình thieát keá vaø nguyeân taéc chung 2.1.1. Quy trình thieát keá -Quy trình thieát keá caàu coáng : 22 TCN 272 – 05 -Quy trình Thieát keá vaø thi coâng keát caáu beâtoâng oáng theùp CECS 28-90 -Quy phaïm thieát keá caàu daây vaêng treân ñöôøng oâtoâ JTJ 027-86 cuûa Trung Quoác 2.1.2.Caùc nguyeân taéc thieát keá - Coâng trình ñöôïc thieát keá vónh cöûu , coù keát caáu thanh thoùt phuø hôïp vôùi quy moâ cuûa tuyeán ñöôøng. - Ñaùp öùng ñöôïc yeâu caàu quy hoaïch , phaân tích töông lai cuûa tuyeán ñöôøng. - Thôøi gian thi coâng ngaén.
