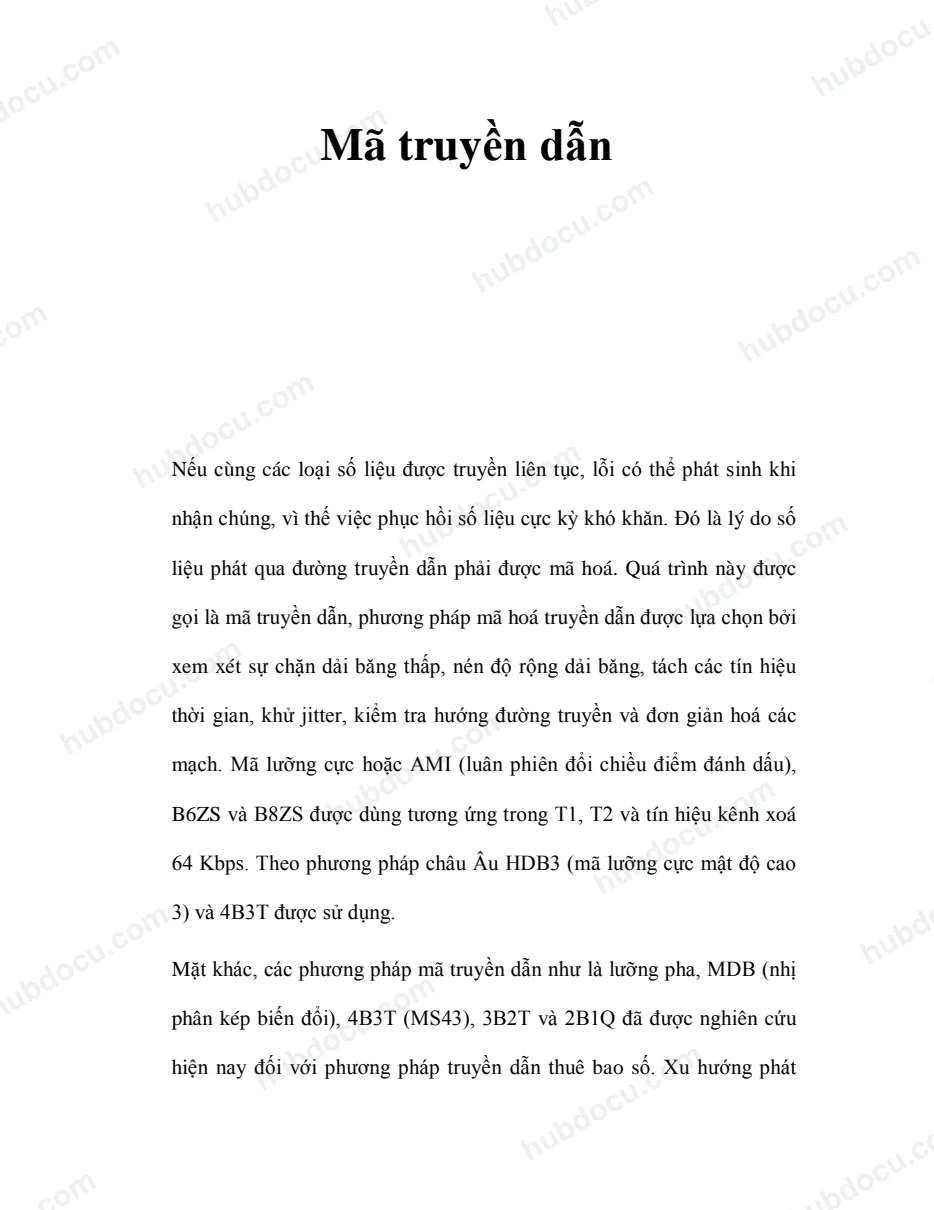

Mã truyền dẫn Nếu cùng các loại số liệu được truyền liên tục, lỗi có thể phát sinh khi nhận chúng, vì thế việc phục hồi số liệu cực kỳ khó khǎn. Đó là lý do số liệu phát qua đường truyền dẫn phải được mã hoá. Quá trình này được gọi là mã truyền dẫn, phương pháp mã hoá truyền dẫn được lựa chọn bởi xem xét sự chặn dải bǎng thấp, nén độ rộng dải bǎng, tách các tín hiệu thời gian, khử jitter, kiểm tra hướng đường truyền và đơn giản hoá các mạch. Mã lưỡng cực hoặc AMI (luân phiên đổi chiều điểm đánh dấu), B6ZS và B8ZS được dùng tương ứng trong T1, T2 và tín hiệu kênh xoá 64 Kbps. Theo phương pháp châu Âu HDB3 (mã lưỡng cực mật độ cao 3) và 4B3T được sử dụng. Mặt khác, các phương pháp mã truyền dẫn như là lưỡng pha, MDB (nhị phân kép biến đổi), 4B3T (MS43), 3B2T và 2B1Q đã được nghiên cứu hiện nay đối với phương pháp truyền dẫn thuê bao số. Xu hướng phát triển gần đây là AMI với phần cứng đơn giản được dự kiến sử dụng trong phương pháp truyền dẫn TCM (ghép kênh nén thời gian) và cũng vậy cho 2B1Q trong ECH (sự triệt tiếng đối với Hybrid). A- Mã lưỡng cực Đó là một phương pháp chuyển đổi ‘0’ của tín hiệu vào nhị phân sang xung của mức ‘0’ và 1 thành xung của hai mức +A, -A. Mã lưỡng cực không có phần tử một chiều và sử dụng luân phiên +A, -A để có thể phát hiện lỗi mã lưỡng cực và có khả nǎng tiến hành chuyển đổi và tương ứng có các đặc trưng tuyệt vời như các mã truyền. Từ đó không có chức nǎng khử trên các mã 0 liên tục, người nhận có thời gian khó khǎn để tách riêng thời gian của nó. Để giải quyết những vấn đề nêu trên, một loại mã liên tục không có một độ dài nhất định được chuyển sang các mẫu đặc biệt dùng một mã lưỡng cực mật độ cao (BNZS, HDBN, mã). AMI được dùng cho phương pháp Bắc Mỹ của hệ thống 1,544 Mbps. Hình 3.23. Hình thức mã hoá AMI B- Mã BNZS (Lưỡng cực với sự thay thế N số 0) Đó là một phương pháp chuyển đổi N số các mã liên tục số ‘0’ thành N số các mã đặc biệt có các xung vi phạm lưỡng cực. Về mặt thu nhận tin tách, các mã vi phạm lưỡng cực và rồi chuyển chúng thành N số O để nhận được các mã gốc. Các mã BNZS gồm các loại sau: B6ZS B6ZS là các mã nhận được do chuyển đổi sáu chữ 0 liên tục thành các mẫu OVBOVB. Các mã này được dùng bởi AT & T và coi như tiêu chuẩn giao tiếp của hệ thống tiêu chuẩn T2. ITU-T khuyến nghị điều này cho sự giao tiếp của việc báo hiệu ghép kênh cấp 2 (6,312 Mbps).  B: Xung lưỡng cực thông thường (cực thay đổi)  V: Xung vi phạm
