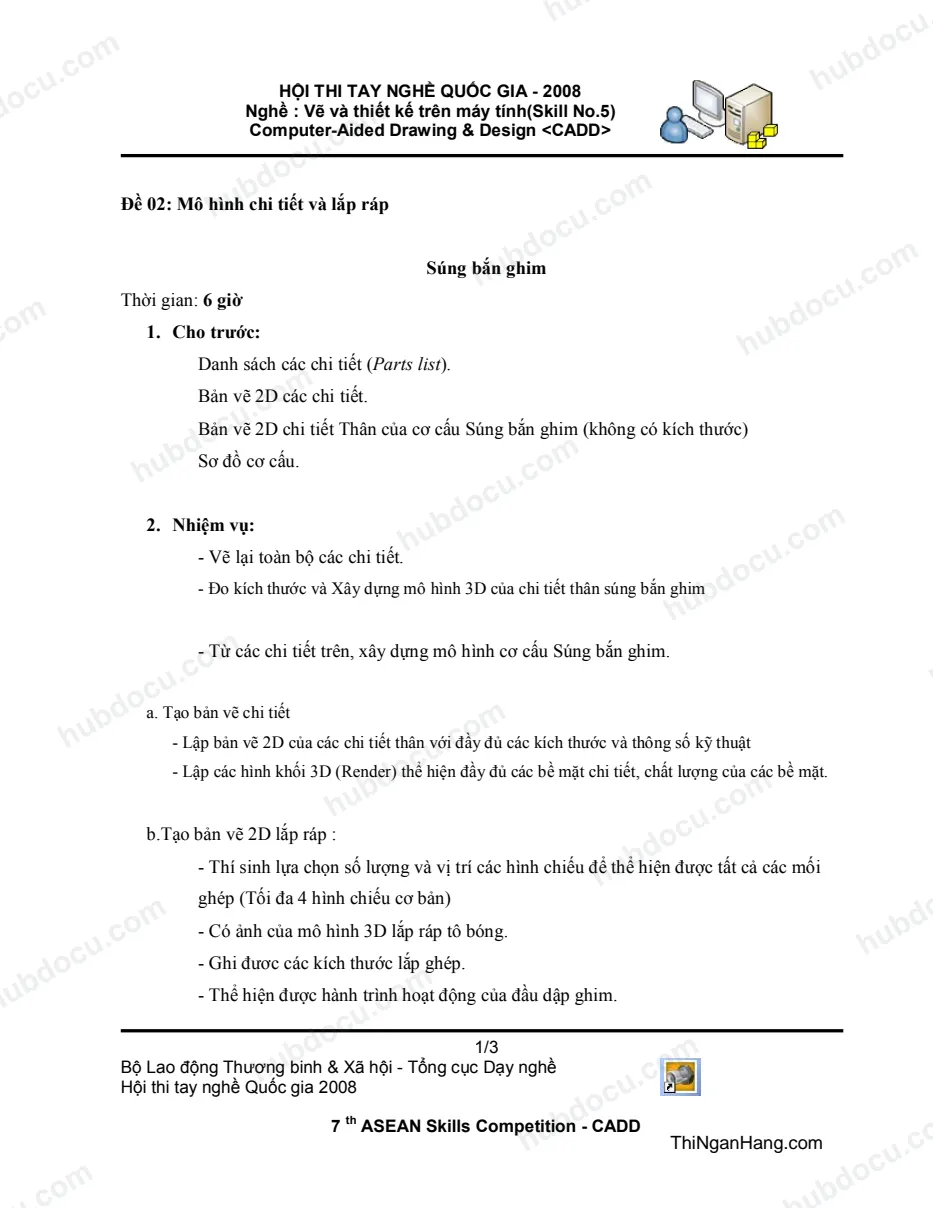

HỘI THI TAY NGHỀ QUỐC GIA - 2008 Nghề : Vẽ và thiết kế trên máy tính(Skill No.5) Computer-Aided Drawing & Design <CADD> 1/3 Bộ Lao động Thương binh & Xã hội - Tổng cục Dạy nghề Hội thi tay nghề Quốc gia 2008 7 th ASEAN Skills Competition - CADD Đề 02: Mô hình chi tiết và lắp ráp Súng bắn ghim Thời gian: 6 giờ 1. Cho trước: Danh sách các chi tiết (Parts list). Bản vẽ 2D các chi tiết. Bản vẽ 2D chi tiết Thân của cơ cấu Súng bắn ghim (không có kích thước) Sơ đồ cơ cấu. 2. Nhiệm vụ: - Vẽ lại toàn bộ các chi tiết. - Đo kích thước và Xây dựng mô hình 3D của chi tiết thân súng bắn ghim - Từ các chi tiết trên, xây dựng mô hình cơ cấu Súng bắn ghim. a. Tạo bản vẽ chi tiết - Lập bản vẽ 2D của các chi tiết thân với đầy đủ các kích thước và thông số kỹ thuật - Lập các hình khối 3D (Render) thể hiện đầy đủ các bề mặt chi tiết, chất lượng của các bề mặt. b.Tạo bản vẽ 2D lắp ráp : - Thí sinh lựa chọn số lượng và vị trí các hình chiếu để thể hiện được tất cả các mối ghép (Tối đa 4 hình chiếu cơ bản) - Có ảnh của mô hình 3D lắp ráp tô bóng. - Ghi đươc các kích thước lắp ghép. - Thể hiện được hành trình hoạt động của đầu dập ghim. HỘI THI TAY NGHỀ QUỐC GIA - 2008 Nghề : Vẽ và thiết kế trên máy tính(Skill No.5) Computer-Aided Drawing & Design <CADD> 2/3 Bộ Lao động Thương binh & Xã hội - Tổng cục Dạy nghề Hội thi tay nghề Quốc gia 2008 7 th ASEAN Skills Competition - CADD c. Tạo bản vẽ 3D lắp ráp - Tối đa 2 hướng nhìn. - Thể hiện được toàn bộ các chi tiết và mối ghép. d. Tạo bản vẽ 3D phân rã - Thể hiện được các chi tiết và trình tự lắp ghép. 3. Kết xuất: - Bản vẽ 2D chi tiết thân trên giấy A2 - Tỷ lệ 1:1 - Bản vẽ 2D lắp ráp trên giấy A2 - Tỷ lệ 1:1 Mô hình 3D lắp ráp tô bóng (tỷ lệ không xác định) - Bản vẽ 3D lắp ráp tô bóng (tối đa 2 hướng nhìn) Khổ giấy A3,(tỷ lệ không xác định) Thể hiện được toàn bộ các chi tiết và mối ghép - Bản vẽ 3D phân rã tô bóng Khổ giấy A3,(tỷ lệ không xác định) - Bảng kê và đánh số các chi tiết đều được thể hiện ở tất cả các bản vẽ được kết xuất (2D lắp ráp, 3D lắp ráp, 3D phân rã) - Toàn bộ bản vẽ phải có khung tên theo mẫu được cung cấp trong hội thi - Lưu tập tin bản vẽ theo sự hướng dẫn của hội thi 4. Thang điểm: Điểm khách quan (Objectve Mark) 98 điểm - Bản vẽ 2D chi tiết Thân súng bắn ghim, 27 HỘI THI TAY NGHỀ QUỐC GIA - 2008 Nghề : Vẽ và thiết kế trên máy tính(Skill No.5) Computer-Aided Drawing & Design <CADD> 3/3 Bộ Lao động Thương binh & Xã hội - Tổng cục Dạy nghề Hội thi tay nghề Quốc gia 2008 7 th ASEAN Skills Competition - CADD có ảnh của mô hình 3D chi tiết tô bóng - Bản vẽ 2D lắp ráp, 27 có ảnh của mô hình 3D lắp ráp tô bóng - Bản vẽ 3D lắp ráp có tô bóng 24 - Bản vẽ 3D phân rã 20 Điểm chủ quan (Subjective Mark) 2 điểm - Bản vẽ 2D chi tiết Thân súng bắn ghim 0.5 - Bản vẽ 2D lắp ráp 0.5 - Bản vẽ 3D lắp ráp 0.5 - Bản vẽ 3D phân rã 0.5 Tổng cộng : 100điểm
