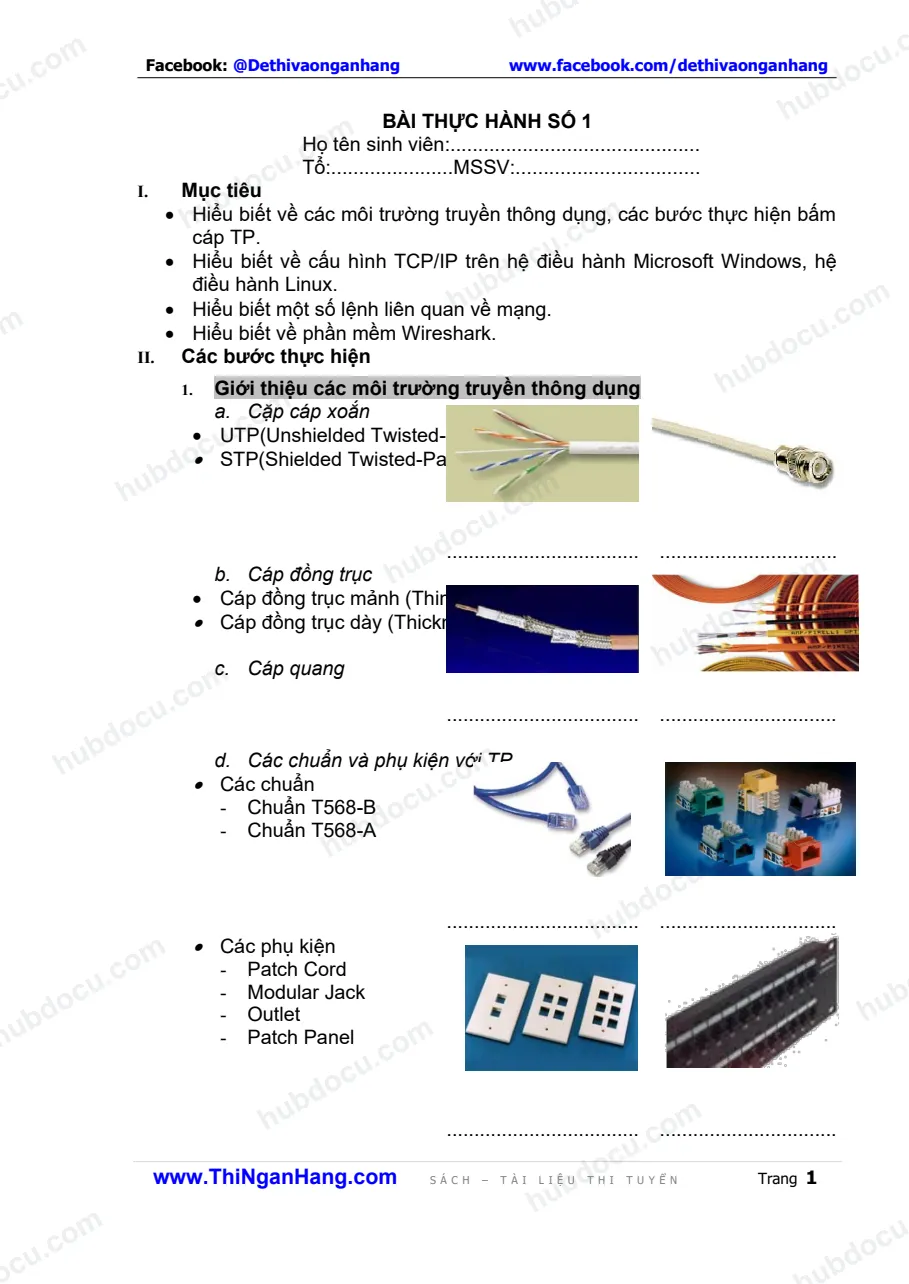

Facebook: @ www.facebook.com/ BÀI THỰC HÀNH SỐ 1 Họ tên sinh viên:............................................. Tổ:......................MSSV:................................. I. Mục tiêu  Hiểu biết về các môi trường truyền thông dụng, các bước thực hiện bấm cáp TP.  Hiểu biết về cấu hình TCP/IP trên hệ điều hành Microsoft Windows, hệ điều hành Linux.  Hiểu biết một số lệnh liên quan về mạng.  Hiểu biết về phần mềm Wireshark. II. Các bước thực hiện 1. Giới thiệu các môi trường truyền thông dụng a. Cặp cáp xoắn  UTP(Unshielded Twisted-Pair)  STP(Shielded Twisted-Pair) ................................... ................................ b. Cáp đồng trục  Cáp đồng trục mảnh (Thinnet)  Cáp đồng trục dày (Thicknet) c. Cáp quang ................................... ................................ d. Các chuẩn và phụ kiện với TP  Các chuẩn - Chuẩn T568-B - Chuẩn T568-A ................................... ................................  Các phụ kiện - Patch Cord - Modular Jack - Outlet - Patch Panel ................................... ................................ S Á C H – T À I L I Ệ U T H I T U Y Ể N Trang 1 Facebook: @ www.facebook.com/ 2. Các bước thực hiện bấm cáp UTP a. Lựa chọn kiểu cáp: Straight Cable, Crossover Cable và Rollover Cable Kiểu cáp:......................................................................................... Chức năng:..................................................................................... S Á C H – T À I L I Ệ U T H I T U Y Ể N Trang 2 Facebook: @ www.facebook.com/ Kiểu cáp:......................................................................................... Chức năng:..................................................................................... Kiểu cáp:......................................................................................... Chức năng:..................................................................................... Pin Connector#1 <---cable--- > Pin Connector#2 1 White￾Orange 1 White-Green 2 Orange 2 Green 3 White-Green 3 White￾Orange 6 Green 6 Orange b. Các bước thực hiện bấm cáp UTP  Xác định khoảng cách thực cần thiết cho đoạn cáp, sau đó cộng thêm 20-25 cm.  Bóc vỏ một đầu cáp từ 2,5-4 cm tính từ đầu sợi cáp.  Sắp xếp các đôi cáp theo chuẩn T568-A hoặc T568-B và sửa các sợi cáp cho thẳng.  Dùng dụng cụ cắt các sợi cáp tại vị trí cách mép vỏ từ 1,5-2 cm.  Kiểm tra lại vị trí các đôi cáp. Đưa các đôi cáp vào RJ45 Connector.  Thực hiện bắm bằng dụng cụ bắm cáp.  Kiểm tra cáp đã bấm bằng thiết bị kiểm tra (nếu có). S Á C H – T À I L I Ệ U T H I T U Y Ể N Trang 3
