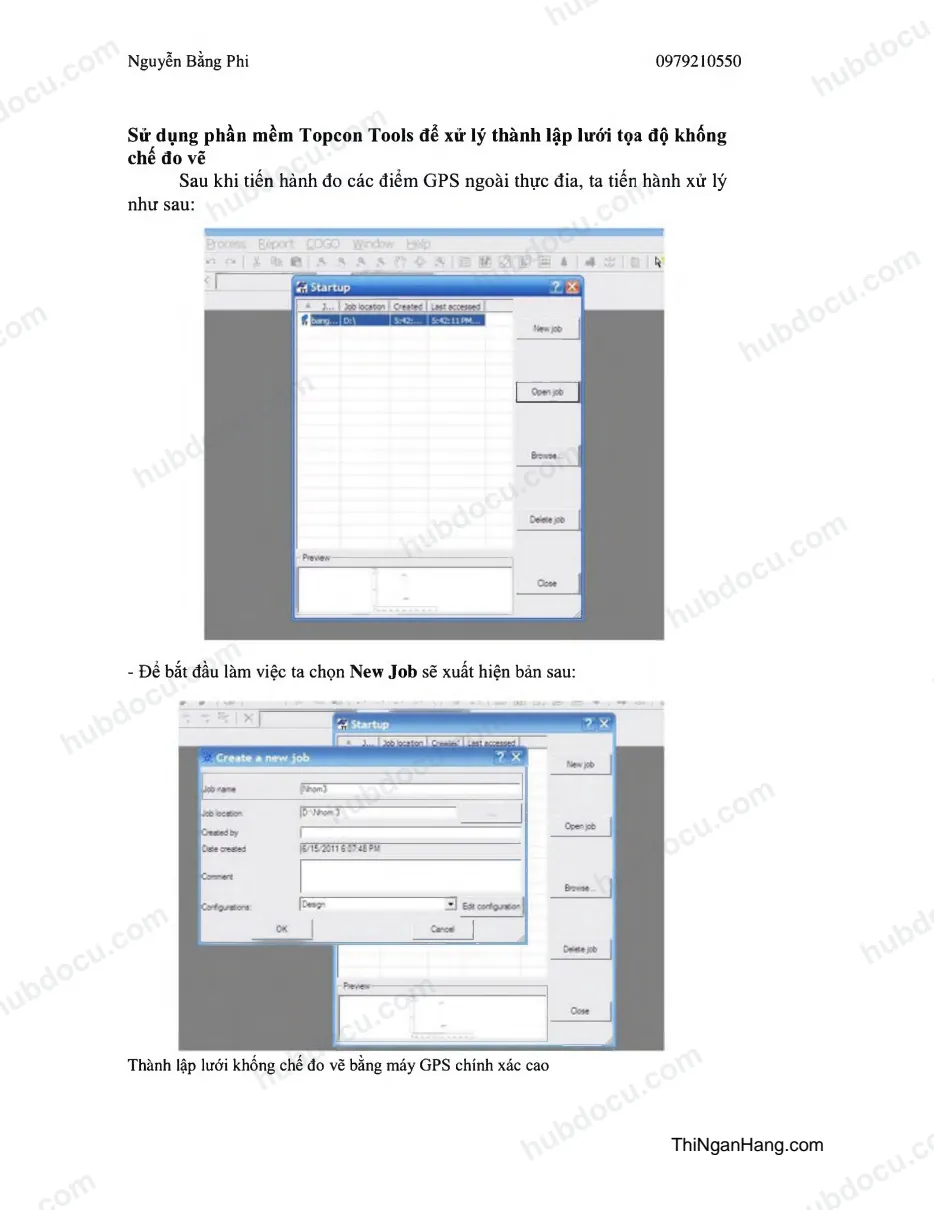

Nguyễn Bằng Phi 0979210550 S ử dụng phần mềm Topcon Tools để xử lý thành lập lưới tọa độ khống chế đo vẽ Sau khi tiến hành đo các điểm GPS ngoài thực đia, ta tiến hành xử lý như sau: - Đê băt đâu làm việc ta chọn•» r \ New Job sẽ xuât hiện bản sau:r Thành lập lưới khổng chế đo vẽ bằng máy GPS chính xác cao ThiNganHang.com
Nguyễn Bằng Phi 0979210550 - Nhập tên, chọn đường dẫn để lưu như hình minh họa. - Nhấp chọn ô Edit configuraton để chỉnh sửa hoặc thêm mới các hệ quy chiếu. Xuất hiện bảng sau: u g j j o b co n figu ra tio n Display Setup Conversion I Coordinate Systems Projection |% N°ne ~ 3 Custom... Units - I1 Save Datum |WGSS4 “ 3 Custom... Process § n Linevvork ỊIẼỊ í~ Grid'>Grour»d Adjustment m TSComputations ỊIẼỊ Geoid r w Geoids List GPS+ PostProcess ỊIẼỊ Quality Control Coordinate type IGround OK Cancel - Ở ô Datum nhấn chọn Custom, ờ hộp thoại tiếp theo nhấn chọn Add để khởi tạo mới. Nhập các số liệu như hình minh họa. New Custom Datum : Da... ? X G en eral Name |VN_20QO Ellipsoid WGS84 DX (m) -191.31X4 DY in) -39.3031 DZ (m) 1-111.4503 R X O I-C.ỮC9288 R Y f ) Ị0.01S75-Ì R Z O I-0.DW273 Scale (ppm) ỊC.252S Note Alias OK Cancel •Apply Thành lập lưới khổng chế đo vẽ bằng máy GPS chính xác cao ThiNganHang.com
Nguyễn Bằng Phi 0979210550 - Sau khi nhập đầy đủ ta nhấp chọn OK. - Ở hộp thoại tiếp theo nhấn chọn Close sẽ trở về hộp thoại Edit configurator!. - Chọn Custom ở ô Projection. Chọn Add ở hộp thoại tiếp theo. Xuất hiện bảnp sau, nhập các thông số tương tự như hình. Tùy vào từng tỉnh mà sẽ có kinh tuyến trục khác nhau. General Name |Dong_Thap Projection Type ITransverse-Mercator Name Value Central meridian 1Q5°0Q'QQ.QQ0‘ Scale 0 ạạọạ Lato O^O'OQ.OOO' Easto (m) 500000 NorthO (m) <1 : i a Region Note Datum WGS84 - OK Cancel Apply - Sau khi nhập xong ấn chọn OK. - Ở hộp thoại tiếp theo nhấn chọn Close sẽ trở về hộp thoại Edit conílguraton. -T a chọn lại các thông số đã thêm mới để được theo Hệ tọa độ VN2000 dành cho tỉnh Đồng Tháp. ThiNganHang.com
Nguyễn Bằng Phi 0979210550 - Sau khi chọn xong nhấp chọn OK. - Tiếp theo ta sẽ tiến hành đưa các điểm GPS đã đo vào chương trình để xử lỵ. Ta cần kết nối máy GPS vào máy tính. Đe làm được điêu này ta cần sử dụng phần mem Active Sync. Sau khi cài đặt phần mềm máy GPS sẽ giống như một 0 đĩa. Ta có thể lấy dữ liệu dễ dàng. Ta vào lệnh JobU m port from D iv ice.... Sau đó chọn và lây dữ liệu. - Đối với dữ liệu đã có sẵn trong máy tính thì ta vao lệnh Job\ Im port và tìm đến file cần lấy. Chú ý dữ liệu có phần mở rộng là *.tps. - Sau khi chọn xong dư liệu, giao diện chương tìn h sẽ như sau: u ty ty fy ty ty "= » A - w c - I X 0 0 —— 1 ptl H filtera: 12s {None) ^ Ị | s I$ GPS Occupations I ç $ GPS Obs I i I Latitude I Longitude I El.Height (m) I Code I ControlINoteIPhotoNotes I Layer I S |3_794E lO T O O M S T Ị m 105*38'40.008... 7.308 None 0 E:V O C QLDD\... |32_7B? lO ^ ff 10.88603^ 105"38r3&763... 2.401 None 0 E:^OC QLDD\... - Tiếp theo ta chọn Mốc đã biết tọa độ làm mốc chính bằng cách vào Tab Points chọn Both cho nó ở ô Control. o 3 > P o in ts GPS Occupations 1<$ GPSObs I.. Name Latitude 1 Longitude 01.Height (m) Code Control A nhom3 794E 10S25’09.43737>J 105:33'-40.003... 7.808 Both ® nhom32_7BJP 10'25’ 10.35911"N 105°38’39.7Ũ8... 7.777 None - Ở Tab GPS Occupations ta sẽ nhập chiều của các mốc. Chiều cao này lấy được băng cách đo chiêu cao từ Anten máy GPS đên vị trí môc.A \ r r «° Points Q® GPS O cc u p a tio n s GPS Obs 1 I.. Point Name Original Name Antenna Type Antenna Height (m) Ant Height Met... nhom3_794E nhom3 79-tE 1.700 Vertical ©A nhom32 7BJP nhom32 7BJP 1.160 Vertical ThiNganHang.com
Nguyễn Bằng Phi 0979210550 - Đến đây coi như đã xong phần chỉnh sửa và nhập vào các yếu tố cần thiết. Tiếp theo ta chọn Process\ GPS + postprocessing đề tiến hành cập nhật các thông sổ. - Tiếp theo ta sẽ tiến hành in các báo cáo cần thiết cho công việc. Đe làm được việc này ta chọn Report từ thanh thực đơn, sau đó chọn báo cáo cần xuất (Các báo cáo đính kèm). - Khi ta chọn một báo cáo để xuất ra kết quả, phần mềm sẽ hỏi ta xuât ra như thế nào. Mặc định phần mềm sẽ chọn xuất kết quả ra Microsoft Office. Ta nên để mặc định vì xuất ra Microsoft Office sẽ thuận tiện hon để trình bày. Ta chỉ cần chọn Continus ở hộp thoại thông báo. Ket quả sẽ được xuất ra. ểTOÍKOTVr Project Summary Project name: NhomS.ttp Created by: Comment: Linear unit: Meters GPS Obs Quality Name dN (ill) dE (in) đH t (m) H orizontal Precision (in) V ertical Precision (in) nhom3 794E-nhom32 7BJP 43.648 -9.212 -0.032 0.002 0.005 it - Dựa vào báo cáo ta có thế biết được tọa độ các điếm GPS từ điếm đã biết tọa độ ban đầu. Thành lập lưới khổng chế đo vẽ bằng máy GPS chính xác cao ThiNganHang.com
