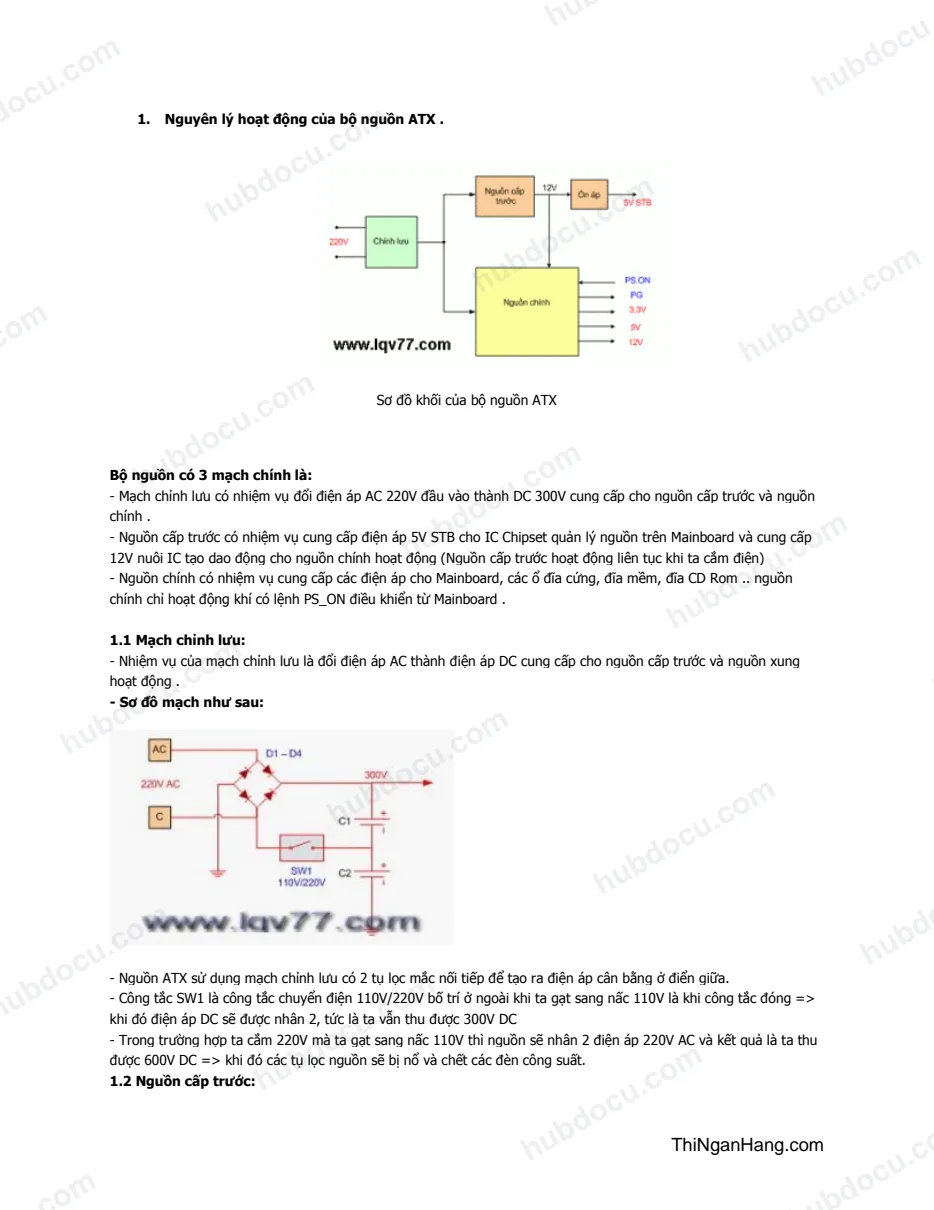

1. Nguyên lý hoạt động của bộ nguồn ATX . Sơ đồ khối của bộ nguồn ATX Bộ nguồn có 3 mạch chính là: - Mạch chỉnh lưu có nhiệm vụ đổi điện áp AC 220V đầu vào thành DC 300V cung cấp cho nguồn cấp trước và nguồn chính . - Nguồn cấp trước có nhiệm vụ cung cấp điện áp 5V STB cho IC Chipset quản lý nguồn trên Mainboard và cung cấp 12V nuôi IC tạo dao động cho nguồn chính hoạt động (Nguồn cấp trước hoạt động liên tục khi ta cắm điện) - Nguồn chính có nhiệm vụ cung cấp các điện áp cho Mainboard, các ổ đĩa cứng, đĩa mềm, đĩa CD Rom .. nguồn chính chỉ hoạt động khí có lệnh PS_ON điều khiển từ Mainboard . 1.1 Mạch chỉnh lưu: - Nhiệm vụ của mạch chỉnh lưu là đổi điện áp AC thành điện áp DC cung cấp cho nguồn cấp trước và nguồn xung hoạt động . - Sơ đồ mạch như sau: - Nguồn ATX sử dụng mạch chỉnh lưu có 2 tụ lọc mắc nối tiếp để tạo ra điện áp cân bằng ở điển giữa. - Công tắc SW1 là công tắc chuyển điện 110V/220V bố trí ở ngoài khi ta gạt sang nấc 110V là khi công tắc đóng => khi đó điện áp DC sẽ được nhân 2, tức là ta vẫn thu được 300V DC - Trong trường hợp ta cắm 220V mà ta gạt sang nấc 110V thì nguồn sẽ nhân 2 điện áp 220V AC và kết quả là ta thu được 600V DC => khi đó các tụ lọc nguồn sẽ bị nổ và chết các đèn công suất. 1.2 Nguồn cấp trước: - Nhiệm vụ của nguồn cấp trước là cung cấp điện áp 5V STB cho IC quản lý nguồn trên Mainboard và cung cấp 12V cho IC dao động của nguồn chính . - Sơ đồ mạch như sau: - R1 là điện trở mồi để tạo dao động - R2 và C3 là điện trở và tụ hồi tiếp để duy trì dao động - D5, C4 và Dz là mạch hồi tiếp để ổn định điện áp ra - Q1 là đèn công suất 1.3 Nguồn chính: - Nhiệm vụ : Nguồn chính có nhiệm vụ cung cấp các mức điện áp cho Mainboard và các ổ đĩa hoạt động - Sơ đồ mạch của nguồn chính như sau: - Q1 và Q2 là hai đèn công suất, hai đèn này đuợc mắc đẩy kéo, trong một thời điểm chỉ có một đèn dẫn đèn kia tắt do sự điều khiển của xung dao động . - OSC là IC tạo dao động, nguồn Vcc cho IC này là 12V do nguồn cấp trước cung cấp, IC này hoạt động khi có lệnh P.ON = 0V , khi IC hoạt động sẽ tạo ra dao động dạng xung ở hai chân 1, 2 và được khuếch đại qua hai đèn Q3 và Q4 sau đó ghép qua biến áp đảo pha sang điều khiển hai đèn công suất hoạt động . - Biến áp chính : Cuộn sơ cấp được đấu từ điểm giữa hai đèn công suất và điểm giữa hai tụ lọc nguồn chính => Điện áp thứ cấp được chỉnh lưu thành các mức điện áp +12V, +5V, +3,3V, -12V, -5V => cung cấp cho Mainboard và các ổ đĩa hoạt động . - Chân PG là điện áp bảo vệ Mainboard , khi nguồn bình thường thì điện áp PG > 3V, khi nguồn ra sai => điện áp PG có thể bị mất, => Mainboard sẽ căn cứ vào điện áp PG để điều khiển cho phép Mainboard hoạt động hay không, nếu điện áp PG < 3V thì Mainboard sẽ không hoạt động mặc dù các điện áp khác vẫn có đủ. 2. Các Pan thường gặp của bộ nguồn ATX: 2.1: Bộ nguồn không hoạt động: - Kích nguồn không chạy (Quạt nguồn không quay). * Nguyên nhân hư hỏng trên có thể do: - Chập một trong các đèn công suất => dẫn đến nổ cầu chì , mất nguồn 300V đầu vào . - Điện áp 300V đầu vào vẫn còn nhưng nguồn cấp trước không hoạt động, không có điện áp 5V STB - Điện áp 300V có, nguồn cấp trước vẫn hoạt động nhưng nguồn chính không hoạt động . * Kiểm tra: - Cấp điện cho bộ nguồn và kiểm tra điện áp 5V STB ( trên dây mầu tím) xem có không ? ( đo giữ dây tím và dây đen ) => Nếu có 5V STB ( trên dây mầu tím ) => thì sửa chữa như Trường hợp 1 ở dưới - Nếu đo dây tím không có điện áp 5V, bạn cần tháo vỉ nguồn ra ngoài để kiểm tra . - Đo các đèn công suất xem có bị chập không ? đo bằng thang X1Ω => Nếu các đèn công suất không chập => thì sửa như Trường hợp 2 ở dưới . => Nếu có một hoặc nhiều đèn công suất bị chập => thì sửa như Trường hợp 3 ở dưới * Sửa chữa: - Trường hợp 1: Có điện áp 5V STB nhưng khi đấu dây PS_ON xuống Mass quạt không quay . Phân tích : Có điện áp 5V STB nghĩa là có điện áp 300V DC và thông thường các đèn công suất trên nguồn chính không hỏng, vì vậy hư hỏng ở đây là do mất dao động của nguồn chính, bạn cần kiểm tra như sau:
