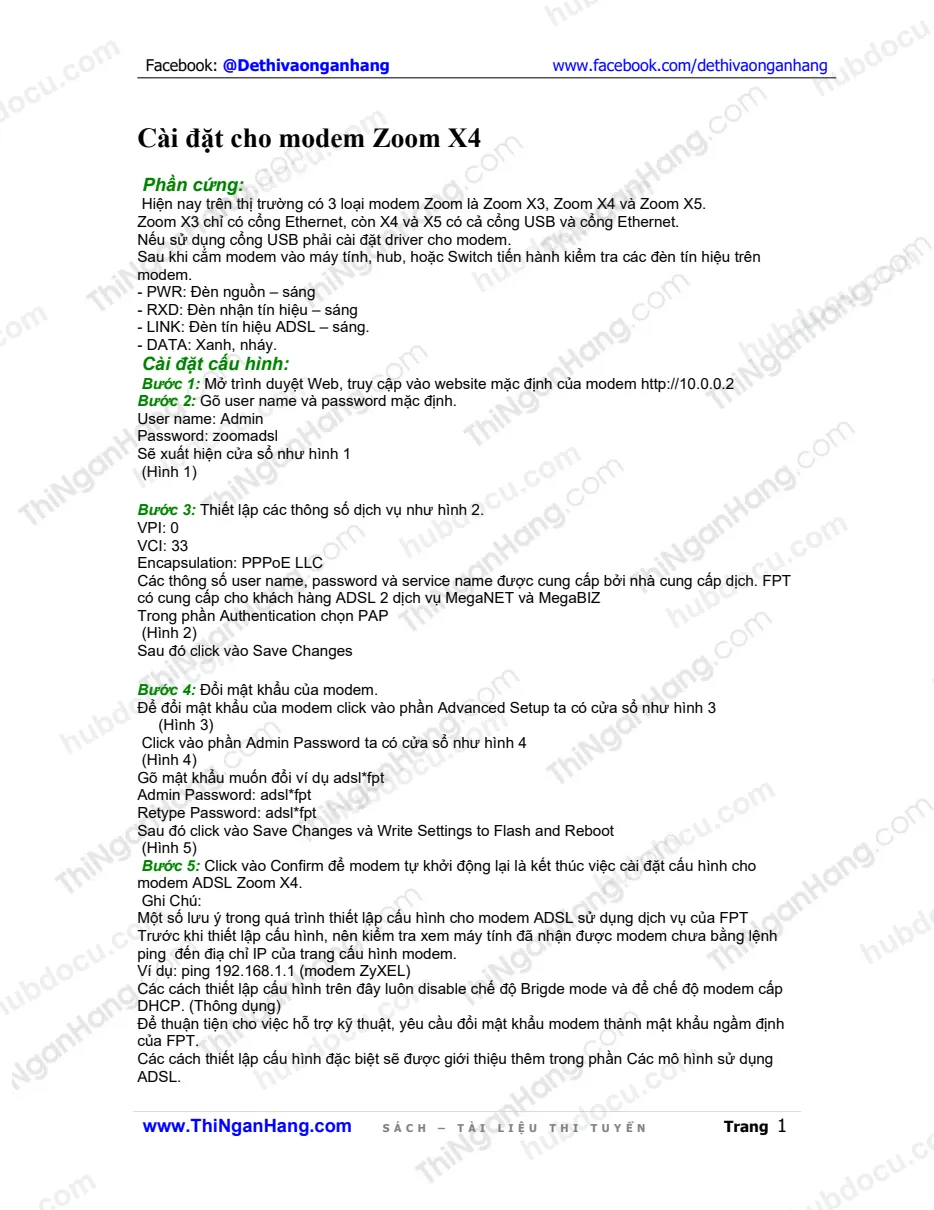

Facebook: @ www.facebook.com/ Cài đặt cho modem Zoom X4 Phần cứng: Hiện nay trên thị trường có 3 loại modem Zoom là Zoom X3, Zoom X4 và Zoom X5. Zoom X3 chỉ có cổng Ethernet, còn X4 và X5 có cả cổng USB và cổng Ethernet. Nếu sử dụng cổng USB phải cài đặt driver cho modem. Sau khi cắm modem vào máy tính, hub, hoặc Switch tiến hành kiểm tra các đèn tín hiệu trên modem. - PWR: Đèn nguồn – sáng - RXD: Đèn nhận tín hiệu – sáng - LINK: Đèn tín hiệu ADSL – sáng. - DATA: Xanh, nháy. Cài đặt cấu hình: Bước 1: Mở trình duyệt Web, truy cập vào website mặc định của modem http://10.0.0.2 Bước 2: Gõ user name và password mặc định. User name: Admin Password: zoomadsl Sẽ xuất hiện cửa sổ như hình 1 (Hình 1) Bước 3: Thiết lập các thông số dịch vụ như hình 2. VPI: 0 VCI: 33 Encapsulation: PPPoE LLC Các thông số user name, password và service name được cung cấp bởi nhà cung cấp dịch. FPT có cung cấp cho khách hàng ADSL 2 dịch vụ MegaNET và MegaBIZ Trong phần Authentication chọn PAP (Hình 2) Sau đó click vào Save Changes Bước 4: Đổi mật khẩu của modem. Để đổi mật khẩu của modem click vào phần Advanced Setup ta có cửa sổ như hình 3 (Hình 3) Click vào phần Admin Password ta có cửa sổ như hình 4 (Hình 4) Gõ mật khẩu muốn đổi ví dụ adsl*fpt Admin Password: adsl*fpt Retype Password: adsl*fpt Sau đó click vào Save Changes và Write Settings to Flash and Reboot (Hình 5) Bước 5: Click vào Confirm để modem tự khởi động lại là kết thúc việc cài đặt cấu hình cho modem ADSL Zoom X4. Ghi Chú: Một số lưu ý trong quá trình thiết lập cấu hình cho modem ADSL sử dụng dịch vụ của FPT Trước khi thiết lập cấu hình, nên kiểm tra xem máy tính đã nhận được modem chưa bằng lệnh ping đến điạ chỉ IP của trang cấu hình modem. Ví dụ: ping 192.168.1.1 (modem ZyXEL) Các cách thiết lập cấu hình trên đây luôn disable chế độ Brigde mode và để chế độ modem cấp DHCP. (Thông dụng) Để thuận tiện cho việc hỗ trợ kỹ thuật, yêu cầu đổi mật khẩu modem thành mật khẩu ngầm định của FPT. Các cách thiết lập cấu hình đặc biệt sẽ được giới thiệu thêm trong phần Các mô hình sử dụng ADSL. S Á C H – T À I L I Ệ U T H I T U Y Ể N Trang 1 Facebook: @ www.facebook.com/ Cài đặt modem ZYXEL 1. Phần cứng: Yêu cầu về phần cứng: - Máy tính có card mạng hoặc mạng LAN. - Đường dây tín hiệu ADSL. - Modem ZyXEL: Prestige 645R-A1 ADSL Router Modem ZyXEL được cắm trực tiếp vào cổng Ethernet của card mạng, vào Hub hoặc Switch. Sau khi cắm Modem ZyXEL, kiểm tra lại các đèn tín hiệu trên modem. Các đèn tín hiệu trên ZyXEL: Đèn Màu Trạng thái Mô tả PWR XanhSáng Modem có tín hiệu điện Tắt Modem không có tín hiệu điện SYS XanhSáng Modem đã sẵn sàng Nháy Modem đang khởi động lại Tắt Modem chưa sẵn sàng VàngSáng Điện nguồn modem quá yếu LAN 10M Sáng Modem kết nối thành công với Ethernet Nháy Modem đang nhận hoặc gửi dữ liệu VàngTắt Modem không có tín hiệu Ethernet LAN 100M XanhSáng Modem đã kết nối với cổng Ethernet 100M Nháy Modem đang nhận hoặc gửi dữ liệu VàngTắt Modem không có tín hiệu Ethernet DSL XanhSáng Modem có tín hiệu ADSL Nháy Modem chuẩn bị có tín hiệu ADSL Tắt Không có tín hiệu ADSL ACT XanhSáng Modem đang thiết lập một PPPoE connection Tắt Modem đã sẵn sàng nhưng không gửi nhận dữ liệu VàngNháy Modem gửi hoặc nhận S Á C H – T À I L I Ệ U T H I T U Y Ể N Trang 2 Facebook: @ www.facebook.com/ dữ liệu 2. Cài đặt: Có 2 cách cài đặt Prestige 645R-A1 ADSL Router: - Cài đặt qua Website - Truy cập SMT qua LAN hoặc WAN sử dụng telnet Trong giới hạn tài liệu này chỉ giới thiệu cách cài đặt qua Website. Cách này đơn giản, thông dụng và dễ thực hiện. 2.1 Cài đặt qua Website: Bước 1: Mở trình duyệt web Bước 2: Truy cập vào http://192.168.1.1 Bước 3: Truy nhập User name: Admin, Password: 1234 sẽ xuất hiện giao diện như hình 1. (Hình 1) Bước 4: Click vào Winzard Setup, điền các thông số của FPT như sau: Protocol: PPPoE/LLC VPI: 0 VCI: 33 Click Next (Hình 2) Bước 5: Điền các thông số vào cửa sổ mới như sau FPT cung cấp 2 dịch vụ: MegaNET và MegaBIZ, gõ tên dịch vụ mà bạn đăng ký, User Name và Mật khẩu FPT cung cấp (Lưu
