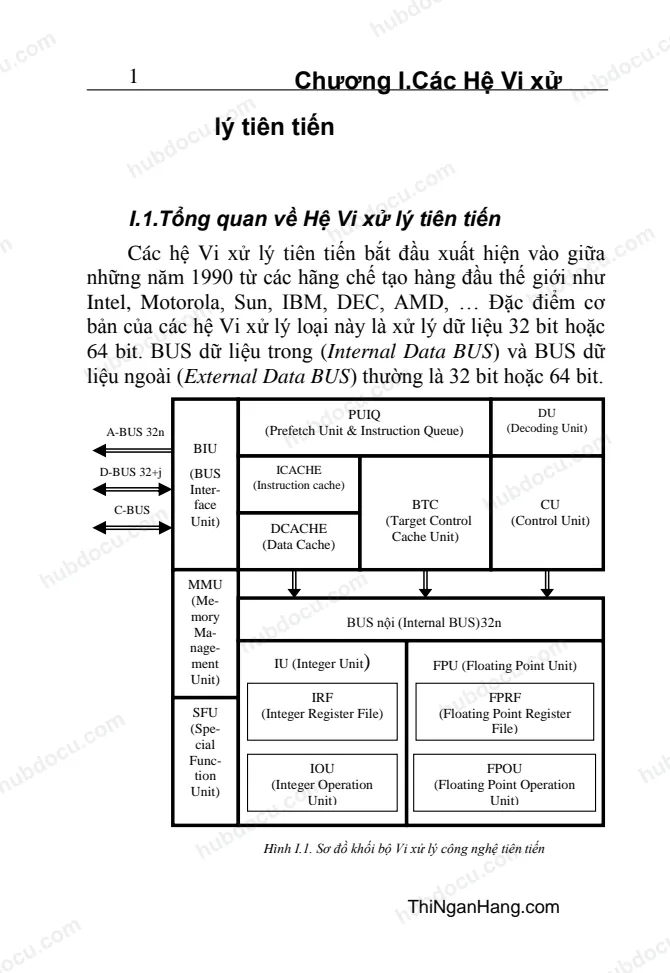

1 Chương I.Các Hệ Vi xử lý tiên tiến I.1.Tổng quan về Hệ Vi xử lý tiên tiến Các hệ Vi xử lý tiên tiến bắt đầu xuất hiện vào giữa những năm 1990 từ các hãng chế tạo hàng đầu thế giới như Intel, Motorola, Sun, IBM, DEC, AMD, … Đặc điểm cơ bản của các hệ Vi xử lý loại này là xử lý dữ liệu 32 bit hoặc 64 bit. BUS dữ liệu trong (Internal Data BUS) và BUS dữ liệu ngoài (External Data BUS) thường là 32 bit hoặc 64 bit. A-BUS 32n D-BUS 32+j C-BUS BIU (BUS Inter￾face Unit) PUIQ (Prefetch Unit & Instruction Queue) DU (Decoding Unit) ICACHE (Instruction cache) DCACHE (Data Cache) BTC (Target Control Cache Unit) CU (Control Unit) MMU (Me￾mory Ma￾nage￾ment Unit) SFU (Spe￾cial Func￾tion Unit) BUS nội (Internal BUS)32n IU (Integer Unit) FPU (Floating Point Unit) IRF (Integer Register File) FPRF (Floating Point Register File) IOU (Integer Operation Unit) FPOU (Floating Point Operation Unit) Hình I.1. Sơ đồ khối bộ Vi xử lý công nghệ tiên tiến Hệ Vi xử lý tiên tiến 2 Các đơn vị chức năng cơ bản trong sơ đồ khối cấu trúc của một CPU công nghệ tiên tiến gồm: A-BUS (Address BUS): BUS địa chỉ D-BUS (Data BUS): BUS dữ liệu C-BUS (Control BUS): BUS điều khiển BIU (BUS Interface Unit): Đơn vị giao tiếp BUS MMU (Memory Management Unit): Đơn vị quản lý bộ nhớ SFU (Special Function Unit): Đơn vị chức năng đặc biệt PUIQ (Prefetch Unit and Instruction Queue): Đơn vị tiền đọc lệnh và hàng lệnh DU (Decoding Unit): Đơn vị giải mã ICACHE (Instruction Cache): Cache lệnh DCACHE (Data Cache): Cache dữ liệu BTC (Branche Target Control Cache Unit): Đơn vị cache điều khiển đích rẽ nhánh CU (Control Unit): Đơn vị điều khiển IU (Integer Unit): Đơn vị số nguyên FPU (Floating Point Unit): Đơn vị dấu phẩy động IRF (Integer Register File): Tệp thanh ghi số nguyên IOU (Integer Operation Unit): Đơn vị thao tác số nguyên Nguyễn Trung Đồng Tel. 0983 410 866 3 FPRF (Floating Point Register File): Tệp thanh ghi số dấu phẩy động FPOU (Floating Point Operation Unit): Đơn vị thao tác số dấu phẩy động Với các bộ Vi xử lý 32 bit, các thanh ghi FPR và đơn vị số nguyên IU là 32 bit, BUS dữ liệu có thể là 32 bit, còn trong các bộ Vi xử lý 64 bit, thì IU là 64 bit, các FPR là 64 bit, BUS dữ liệu có thể là 64, 64x3 hoặc 64x4 bit (32n hoặc 32k, trong đó n, k là các số nguyên). BUS địa chỉ thường cho phép quản lý bộ nhớ có dung lượng đến 4GB (232), hoặc lớn hơn với BUS địa chỉ 32+j bit. Đơn vị giao tiếp BUS (BIU) là bộ đệm giữa các khối chức năng bên trong CPU với các thành phần chức năng bên ngoài gồm bộ nhớ, thiết bị vào/ra và được tổ chức hành ba loại giao tiếp sau:  Giao tiếp dữ liệu (Data Interface)  Giao tiếp địa chỉ (Address Interface)  Giao tiếp điều khiển (Control Interface). Các thành phần chức năng bên trong CPU được liên kết với nhau qua BUS bên trong (Internal BUS). Giao tiếp dữ liệu thực hiện việc kết nối trực tiếp với PUIQ và vùng nhớ cache. Giao tiếp địa chỉ được tạo bởi đơn vị MMU và địa chỉ của các vị trí nhớ, của thiết bị ngoại vi được đưa tới các thành phần tương ứng. Giao tiếp điều khiển gửi các tín hiệu điều khiển hoạt động và nhận các tín hiệu trạng thái (trạng thái sẵn sàng, tín hiệu yêu cầu ngắt v.v…), của các thành phần chức năng có liên lạc trao đổi dữ liệu với CPU. Các liên kết này được nối trực tiếp với đơn vị điều khiển CU.
