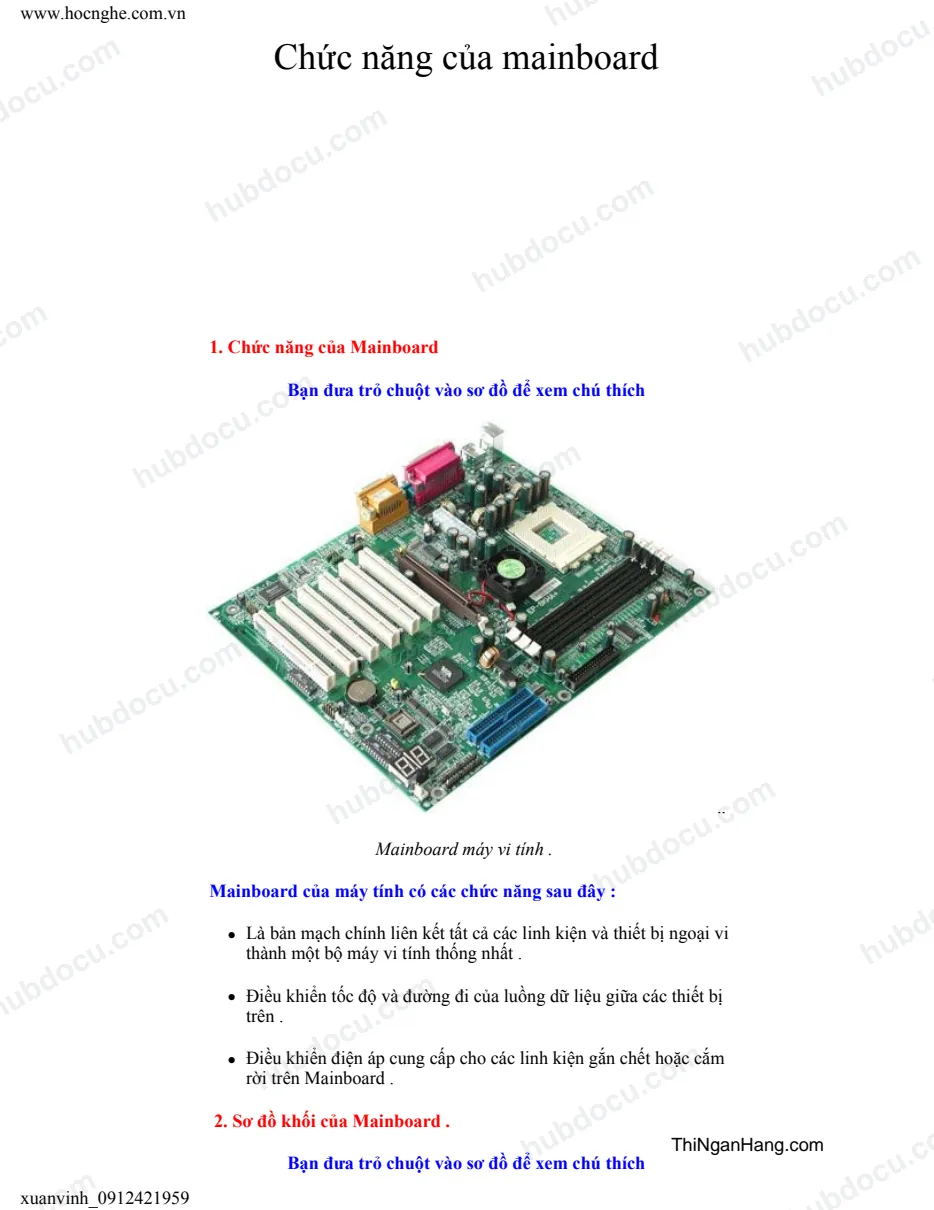

Chức năng của mainboard 1. Chức năng của Mainboard Bạn đưa trỏ chuột vào sơ đồ để xem chú thích .. Mainboard máy vi tính . Mainboard của máy tính có các chức năng sau đây : z Là bản mạch chính liên kết tất cả các linh kiện và thiết bị ngoại vi thành một bộ máy vi tính thống nhất . z Điều khiển tốc độ và đường đi của luồng dữ liệu giữa các thiết bị trên . z Điều khiển điện áp cung cấp cho các linh kiện gắn chết hoặc cắm rời trên Mainboard . 2. Sơ đồ khối của Mainboard . Bạn đưa trỏ chuột vào sơ đồ để xem chú thích www.hocnghe.com.vn xuanvinh_0912421959 Sơ đồ khối Mainboard Pentium 4 3 . Nguyên lý hoạt động của Mainboard z Mainboard có 2 IC quan trọng là Chipset cầu bắc và Chipset cầu nam, chúng có nhiệm vụ là cầu nối giữa các thành phần cắm vào Mainboard như nối giữa CPU với RAM, giữa RAM với các khe mở rộng PCI v v... z Giữa các thiết bị này thông thường có tốc độ truyền qua lại rất khác nhau còn gọi là tốc độ Bus. Thí dụ trên một Mainboard Pentium 4, tốc độ dữ liệu ra vào CPU là 533MHz nhưng tốc độ ra vào bộ nhớ RAM chỉ có 266MHz và tốc độ ra vào Card Sound gắn trên khe PCI lại chỉ có 66MHz . z Giả sử ta nghe một bản nhạc MP3, đầu tiên dữ liệu của bản nhạc được nạp từ ổ cứng lên bộ nhớ RAM sau đó dữ liệu được xử lý trên CPU rồi lại tạm thời đưa kết quả xuống bộ nhớ RAM trước khi đua qua Card Sound ra ngoài, toàn bộ hành trình của dữ liệu di chuyển như sau : www.hocnghe.com.vn xuanvinh_0912421959 + Dữ liệu đọc trên ổ cứng truyền qua cổng IDE với vận tốc 33MHz đi qua Chipset cầu nam đổi vận tốc thành 133MHz đi qua Chipset cầu bắc vào bộ nhớ RAM với vận tốc 266MHz, dữ liệu từ Ram được nạp lên CPU ban đầu đi vào Chipset bắc với tốc độ 266MHz sau đó đi từ Chipset bắc lên CPU với tốc độ 533MHz , kết qủa xử lý được nạp trở lại RAM theo hướng ngược lại , sau đó dữ liệu được gửi tới Card Sound qua Bus 266MHz của RAM, qua tiếp Bus 133MHz giữa hai Chipset và qua Bus 66MHz của khe PCI => Như vậy ta thấy rằng 4 thiết bị có tốc độ truyền rất khác nhau là + CPU có Bus (tốc độ truyền qua chân) là 533MHz + RAM có Bus là 266MHz + Card Sound có Bus là 66MHz + Ổ cứng có Bus là 33MHz đã làm việc được với nhau thông qua hệ thống Chipset điều khiển tốc độ Bus . Xem chi tiết về Mainboard máy Pentium 4 CÁC THÀNH PHẦN TRÊN MAINBOARD 1. Chipset cầu bắc (North Bridge ) và Chipset cầu nam ( Sourth Bridge ) Nhiệm vụ của Chipset : z Kết nối các thành phần trên Mainboard và các thiết bị ngoại vi lại với nhau z Điều khiển tốc độ Bus cho phù hợp giữa các thiết bị z Thí dụ : CPU có tốc độ Bus là 400MHz nhưng Ram có tốc độ Bus là 266MHz để hai thành phần này có thể giao tiếp với nhau thì chúng phải thông qua Chipset để thay đổi tốc độ Bus Chipset North Bridge Khái niệm về tốc độ Bus : z Đây là tốc độ tryền dữ liệu giữa thiết bị với các Chipset Thí dụ : Tốc độ truyền dữ liệu giữa CPU với Chipset cầu bắc chính là tốc độ Bus của CPU, tốc độ truyền giữa Ram với Chipset cầu bắc gọi là tốc độ Bus của Ram ( thường gọi tắt là Bus Ram ) và tốc độ truyền giữa khe AGP với Chipset là Bus của Card Video AGP z 3 đường Bus là Bus của CPU, Bus của RAM và Bus của Card www.hocnghe.com.vn xuanvinh_0912421959
