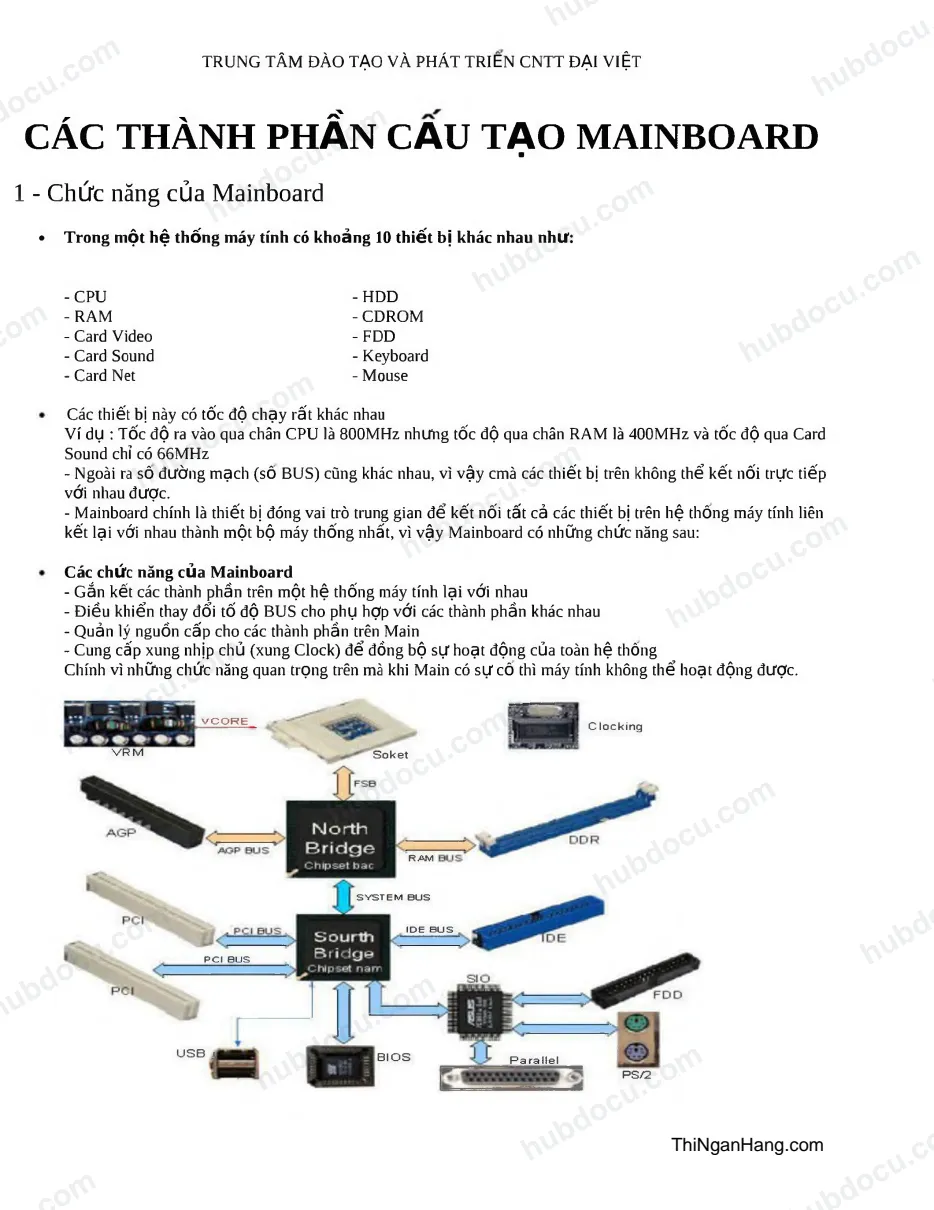

TRUNG TÂM ĐÀO TẠO VÀ PHÁT TRIEN CNTT đ ạ i v iệ t CÁC THÀNH PHẦN CÀU TẠO MAINBOARD 1 - Chức năng của Mainboard • T rong m ộ t h ệ th ố n g m áy tính có k h o ản g 10 th iế t bị khác nhau như : - CPU - HDD - RAM - CDROM - Card Video - FDD - Card Sound - Keyboard - Card Net - Mouse Các thiết bị này có tốc độ chạy rấ t khác nhau Ví dụ : Tốc độ ra vào qua chân CPU là 800MHz nhưng tốc độ qua chân RAM là 400MHz và tốc độ qua Card Sound chỉ có 66MHz - Ngoài ra sô đường m ạch (sô BUS) cũng khác nhau, vì v ậy cmà các thiết bị trên không thể k ết nối trực tiếp với nhau đưực. - Mainboard chính là thiết bị đóng vai trò trung gian đ ể kết nối tất cả các thiết bị trên h ệ thông máy tính liên kết lại với nhau thành m ột bộ máy thống nhất, vì vậy Mainboard có những chức năng sau: Các chức năng củ a M ainboard - G ắn kết các thành phẩn trên một h ệ thống máy tính lạ i với nhau - Điều khiển thay đổi tố độ BUS cho phụ hợp với các thành phẩn khác nhau - Quản lý nguổn cấp cho các thành phần trên Main - Cung cấp xung nhịp chủ (xung Clock) đ ể đồng bộ sự hoạt động của toàn h ệ thông Chính vì những chức năng quan trọng trên mà khi Main có sự cô thì máy tính không thể hoạt động được. V C O R E V R M Soket U S B i BIOS Parallel PS/2 PCI s u s Clocking R A M SYSTEM BUS IDE B U S TRUNG TÂM ĐÀO TẠO VÀ PHÁT TRlỂN CNTT đ ạ i v i ệ t H ệ thống máy tính với các thiết bị gắn trên nó, Mainboard có các thành phần chính là North Bridge (Chipset bắc), Sourth Bridge (Chipset nam), IC SIO (IC điều khiển các cổng). Ba thành phần chính của Mainboard đóng vai trò trung gian đ ể gắn k êt các thiêt bị của hệ thông máy tính lại thành một bộ máy thông nhât. 2- Sơ đồ khối của Mainboard 2.1 - Các thành p h ẩ n chính củ a M ainboard • Socket (đ ê c ắ m CPU) Có nhiều loại đ ê cắm cho CPU tuỳ theo chủng loại Mainboard - Socket 370 trên các Mainboard Pentium 3 - Socket 478 trên các Mainboard Pentium 4 - Socket 478 trên các Mainboard Pentium 4 Các chân Socket do Chipset bắc điều khiển. • N orth Bridge (Chipset b ắc) - Chipset bắc có nhiệm vụ điều khiển các thành phần có tốc độ cao như CPU, RAM và Card Video - Chipset điều khiển về tốc độ BUS và điều khiển chuyển m ạch d ữ liệu, đảm bảo cho d ữ liệu qua lạ i giữa các thành phần được thông suốt và liên tục, khai thác h ết được tốc độ của CPU và bộ nhớ RAM - Có th ể ví Chipset giống như m ột nút giao thông ở m ột ngã tư, điểu khiển chuyển m ạch như các đèn xanh đèn đỏ cho phép từng luồng d ữ liệu đi qua trong m ột khoảng thời gian n hất định, còn điều khiển tốc độ BUS là mỗi hướng của ngã tư khác nhau thì các phương tiện phải chạv theo m ột tốc độ quy định. • Sourth Bridge (Chipset nam ) - Chức năng của chipset nam tương tụ như chipset bắc, nhưng chipset nam điều khiển các thành phán có tốc độ chậm như: Card Sound, Card Net, ổ cứng, ổ CD ROM, các cổng USB, 1C SIO và BIOS V V... • RO M BIOS (Read Olly Memory - Basic In Out System) - ROM là IC nhớ chỉ dọc, BIOS là chương trình nạp trong ROM do nhà sản xuất Mainboard nạp vào, chương trình BIOS có các chức năng chính sau đây: - Khởi động máy tính, duy trì sự hoạt động của CPU - Kiểm tra lỗi của bộ nhớ RAM và Card Video - Quản lý trình điều khiển cho chipset bắc, chipset nam, IC-SIO và card vidco onboard - Cung cấp bản cài đ ặt CMOS SETUP m ặc định đ ể máy có thể hoạt động ta chưa thiết lập CMOS • IC SIO (Super In O ut) - IC điều khiển các cổng vào ra d ữ liệu - SIO điều khiển các thiết bị trên cổng Parallel như máy In, máy Scaner, điều khiển ổ m ềm , các cổng Serial như cổng COM, cổng PS/2 - Ngoài ra SIO còn thực hiện giám sát các bộ phận khác trên Main hoạt động đ ể cung cấp tín hiệu báo sự cô - Tích họp m ạch điều khiển tắt m ở nguổn. • Clockgen (Clocking) - M ạch tạo xung Clock - M ạch tạo xung Clock có vai trò quan trọng trên Main, chúng tạo xung nhịp cung cấp cho các thành phần trên Main hoạt động đổng thời đổng bộ sự hoạt động của toàn h ệ thông máy tính, nêu mạch Clock bị hỏng thì các thành phần trên Main không thể hoạt động được, m ạch Clocking hoạt động đầu tiên sau khi nguồn c
