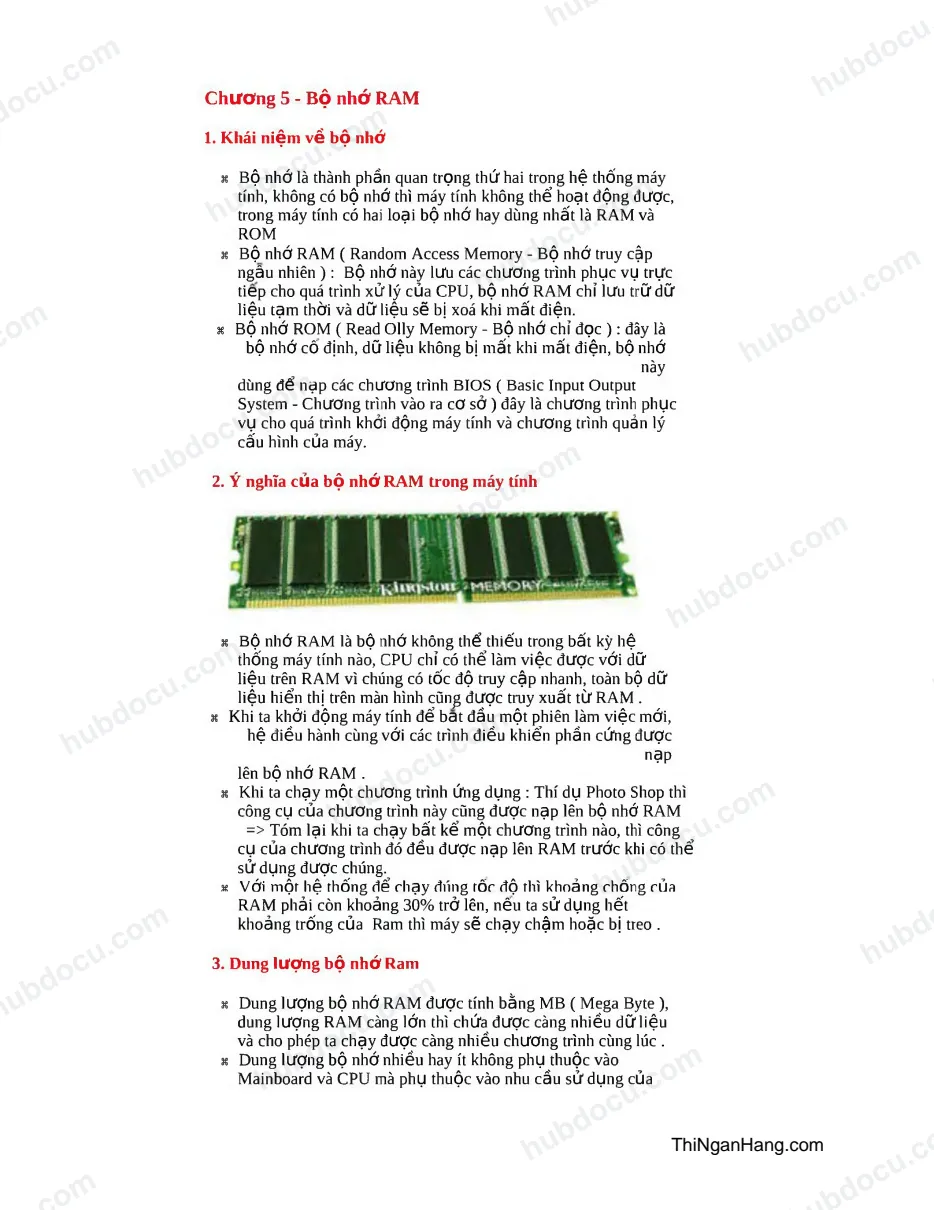

Chương 5 - BỘ nhớ RAM 1. Khái niệm v ề b ộ nhớ X BỘ nhớ là thành phần quan trọng th ứ hai trong h ệ thống máy tính, không có bộ nhớ thì máy tính không thể hoạt động được, trong máy tính có hai loại bộ nhớ hay dùng nhất là RAM và ROM X BỘ nhớ RAM ( Random Access Memory - Bộ nhớ truy cập ngâu nhiên ) : BỘ nhớ này lưu các chương trình phục vụ trực tiep cho quá trình xử lý của CPU, bộ nhớ RAM chỉ iưu trữ dữ liệu tạm thời và dữ liệu sẽ bị xoá khi m ất điện. 5S BỘ nhớ ROM ( Read oily Memory - BỘ nhớ chỉ đọc ) : đày là bộ nhớ cô định, dữ liệu không bị m ất khi m ất điện, bộ nhớ này dùng đ ể nạp các chương trình BIOS ( Basic Input Output System - Chương trình vào ra cơ sở ) đây là chương trình phục vụ cho quá trình khởi động máy tính và chương trình quản lý cấu hình của máy. 2. Ý nghĩa của b ộ nhớ RAM trong máy tính X BỘ nhớ RAM là bộ nhớ không thể thiếu trong bất kỳ hệ thống máy tính nào, CPU chỉ có thể làm việc được với dữ liệu trên RAM vì chúng có tốc độ truy cập nhanh, toàn bộ dữ liệu hiển thị trên màn hình cũng được truy xuất từ RAM . « Khi ta khởi động máy tính đ ể bat đẩu một phiên làm việc mới, hệ điều hành cùng với các trình điều khiển phắn cứng được nạp lên bộ nhớ RAM . « Khi ta chạy một chương trình ứng dụng : Thí dụ Photo Shop thì công cụ của chương trình này cũng được nạp lên bộ nhớ RAM => Tóm lại khi ta chạy b ất k ể một chương trình nào, thì công cụ của chữơng trình đó đều được nạp lên RAM trước khi có thể sử dụng được chúng. M v ớ i mộr hệ thống để rh ạy đúng íô r độ thì khnảng rhông rủa RAM phải còn khoảng 30% trở lên, nêu ta sử dụng hết khoảng trống của Ram thì máy sẽ chạy chậm hoặc bị treo . 3. Dung lượng b ộ nhớ Ram X Dung lượng bộ nhớ RAM được tính bằng MB ( Mega Byte ), dung lượng RAM càng lớn thì chứa1được càng nhiều dữ liệu và cho phép ta chạy được càng nhiều chương trình cùng lúc . X Dung lượng bộ nhớ nhiều hay ít không phụ thuộc vào Mainboard và CPU mà phụ thuộc vào nhu cẩu sử dụng của ThiNganHang.com
Trang 2
người dùng. Nêu máy tính cài Hệ điều hành Win XP thì dung lượng RAM tối thiểu phải đạt 128MB . 4. T ốc đ ộ của b ộ nhớ Ram ( RAM BUS ) « Tốc độ bộ nhớ RAM là tốc độ truy cập dữ liệu vào Ram . => Trong các máy Pentium 2 và Pentium 3 khi lắp máv ta chọn RAM có tốc đọ bằng tốc độ Bus của CPU, neu tốc độ của 2 linh kiện này khác nhau thì máy sẽ chạy ở tốc độ của linh kiện có tốc độ thấp hơn, vì vậy ta lên chọn tốc độ của RAM > - Bus của CPU => Trong các máy Pentium 4, khi lắp máy ta chọn RAM có tốc độ >= 50% tốc độ Bus của CPU { v ớ i máy Pentium 4 , khi hoạt động thì tốc độ Bus của CPU nhanh gấp 2 lần tốc độ của RAM vì nó sử dụng công nghệ (Quad Data Rate) nhân 4 tốc độ Bus cho CPU và công nghệ (Double Data Rate) nhân 2 tốc độ Bus cho RAM } X Khi gắn một thanh RAM vào máy thì phải đảm bảo Mainboard có ho trỢ tốc độ của RAM mà ta định sử dụng . Dưới đây là các loại RAM và tốc độ cũng như CPU tương thích vói nó Chủng loai Loai Bus CPU Loai Mainboard va tương thích tương thích tốc đ ộ Ram Thiết lâp SDRam ppnriiim ) 66MHz, - bbMHz, SDRam 100MHz Thiết lập Pentium 2 100MHz FSB = 100MHz Pentium 3 SDRam Thiết lân 133MHz Pentium 3 1TÍMỈI7 KSP, - 1'Ví VII 1/ ỉ ưu V: ii'( ng các Máy Pen ¡um 2 và Pentium 3 liI I iO(' nọ SDRam •chi lắp vào hệ tỉ lông phải bằng hoặc cao liOn tốc đ ■. ■ DDR 400MHz Mainboard có hỗ trỢ Pentium 4 2UUMt 17 DUR —2UUMHZ DDR rtooMH? Pentium 4 266MHz 533MHz DDR = 266MHz ■ DDP Pentium 4 333MHz 667MHz DDR = 333MHz ’ n n rỉ CC7A/IU-7 I T l U i l . U U U . U » - U w w U V , j j 0 | - 1 [ ị u m 4 400MHz 800MHz DDR = 400MHz DDR2 DD MHz R2 533MHz 667 DD 800MH ThiNganHang.com
Trang 3
800MHz Mainboard có hỗ trỢ Pentium 4 1066MHz DDR2 = 533M_Hz ’ ( New) 1066MHz Mainboard có hỗ trỢ Pentium 4 1334MHz DDR2 = 667MHz ( New) 1334MHz Mainboard có hỗ trỢ Pentium 4 1600MHz DDR2 = 800MHz ( New) Lưu ý : trong các Máy Pentium 4 thì tốc độ DDRam khi lắp vào h ệ thống phải bằng hoặc cao hơn 50% tốc độ Bus (FSB) của ThiNganHang.com
Trang 4
CPU và tốc độ DDRam này phải được Mainboard hỗ trỢ _____________( DDR2 là DPR co tốc độ nhân 2 )_____________ 5. Các loại b ộ nhớ Ram ss SDRam ( Synchonous Dynamic Ram - Ram động theo kịp tốc độ của hệ th ô n g ) SDRam được sử dụng trong các hệ thông máy Pentium 2 và Pentium 3 | | i * * I 1 1 1 f r ! . t ‘ t.\AM V M i ■ I ' •• _ / » • *• ■' TVV>1 . »VYv i ♦ « t í » ' * m ÿ m ■MniniiimiimuiHiimn ■ iHimiMiimiiiiiintiiiiimiiiiiiiiiii SDRam s ử dụng trong hệ thông máy Pentium 2 và Pentium 3 chúng có hình dạng như trên, khe cắm được chia làm 3 múi và có các tốc độ 66MHz , 100MHz và 133Mhz Khe cắm SDRam trên Mainboard được chia làm 3 múi « DDRam tên đầy đủ là DDR SDRam ( Double Data Rate SDRam - SDRam có tốc độ d ữ liệu nhân 2 ) DDRam s ử dụng trong các máy Pentium 4 Khe cắm được chia làm 2 m ú i, có các tốc độ Bus ỉà 266MHz, 333MHz và 400MHz ThiNganHang.com
Trang 5
Khe cắm SDRatn trên Mainboard được chia làm 2 múi « DDRam 2 : Đây là thanh DDR có tốc độ nhân 2 hỗ trỢ cho các CPU đời mơi nhất có tốc độ Bus > 800MHz DDRam2 s ử dụng cho máy Pentium 4 có các loại tốc độ 533MHz, 667MHz và 800MHz hổ trỢ các CPU có tốc độ Bus > 800MHz 6. Chọn RAM cho các máy Pentium 2 và Pentium 3 . Tính tương thích của h ệ thống X Trong hệ thống máy tính thì 3 linh kiện là Mainboard , CPU và RAM luôn luôn có sự rằng buộc lẫn nhau hay nói cách khác, khi lắp vào h ệ thông chúng phải tương thích với nhau thì mới cho ta một tốc độ tối Ưu. Dưới đây là m ột số ví dụ đ ế các bạn tham khảo . X Ớ máy Pentium 3, do một sô đời máy không tự động nhận tốc độ FSB của CPU vì v ậy ta phải thiết lạp tốc đọ FSB cho CPU thông qua các Jumper Hình ảnh minh hod => Mainboard thiết ìập FSB ìà 133MHz trong khi lắp CPU có Bus ¡00MHz => Trường hợp này máy sẽ không hoạt động . ThiNganHang.com
Trang 6
Mainboard thiết lập FSB là 133MHz bằng với tốc độ Bus của CPU vì vậy máy có hoạt động, nhưng s ử dụng RAM có Bus 100MHz do đó hệ thong sẽ chạy ở tốc độ ìà 100MHz Thiêt lập tôc độ trên Mainboard là 100MHz bị sai so với tốc độ Bus của CPU ìà 133MHz nên máy sẽ không chạy ThiNganHang.com
Trang 7
Máy có hoạt động vì đã thiết lập đúng tốc độ Bus cho CPU Tuy máy s ử dụng RAM tôc độ 133MHz nhưng chúng chỉ chạy ở tốc độ 100MHz theo CPU vớ i các máy Pentium2 và Pentium 3 mà thiêt lập và s ử dụng linh kiện như trên !à chính xác và sẽ cho tốc độ tối Ưu. 7. V ấn đ ề chọn RAM, CPU và Mainboard cho máy Pentium 4 X Trong các Máy Pentium 4 không có Jumper đ ể thiết lập tốc độ Bus cho CPU mà chúng đã được tự động hoá . 8 Mỗi loại Mainboard thông thữờng chỉ ho trợ 2 loại tốc độ Bus cho CPU và 2 loại tốc độ Bus cho RAM, do vậy khi mua Mainboard, CPU và RAM ta phải chú ý điều này . X Có 3 yếu tố rằng buộc như sau mà ta phải tuân thủ khi lắp Máy ThiNganHang.com
Trang 8
Pentium 4 : + Bus ( FSB) của CPU phải được Mainboard hỗ trỢ + Tốc độ Bus của RAM phải được Mainboard hỗ trỢ + Tốc độ Bus của RAM >= 50% tốc độ Bus của CPU ( Đ ể khai thác được tốc độ tôi đa của CPU ) Lưu ý : Nêu hai RAM có Bus khác nhau chênh lệch là 1USD, thì hai CPU tương ứng sẽ chênh lệch là 10USD, vì vậy ta có thể chấp nhận thiệt tốc độ RAM đ ể khai thác tối đa tốc độ CPU Ghi chú : Ta nên dùng RAM có tốc độ Bus > 50% tốc ổộ Bus của CPU là 1 nấc Ta tham khảo các trường hợp sau đây Suport « FSB 400 / 533 MHz Suport DDR 266 / 333 MHz Lắp CPU CÓ Bus (FSB) 800MHz vào Mainboard chỉ hỗ trợ FSB 400 và 533MHz vì vậy máy sẽ không chạy . Suport FSB 400 / 533 MHz Suport ■*- DDR 2 6 61333 MHz ThiNganHang.com
Trang 9
Lắp RAM có cốc độ Bus 400 vào Mainboard chỉ hỗ irü RAM tốc độ 266 và 333MHz vì vậy máy s ẽ không nhận RAM Suport FSB 400 / 533 MHz Suport ■*- DDR 266 1333 MHz Cả RAM và CPU đều được Mainboard hỗ trỢ vì vậy máy chạy bình thường và chạy Ở tốc độ Bus 400MHz ( Trường hỢp này hay dùng vì (Ốc độ Bus RAM > 50% Bus CPU 1 nấc ) Suport - FSB 400 / 533 MHz Suport ■*- DDR 2 6 61333 MHz Cd RAM và CPU đều đưỢc Mainboard hỗ trỢ vì vậy way chạy bình thường và chạy ở tốc độ Bus 533MHz ThiNganHang.com
Trang 10
Suport 1 FSB 400 / 533 MHz Suport •*- DDR 266 / 333 MHz cả RAM và CPU đèu được Mainboard hỗ trợ vì vậy máy chạy bình thường, tuy nhiên trường hợp này ít dùng vì tôc độ RAM = 50% tôc độ Bus cuâ CPU Suport FSB 400 / 533 MHz Suport •*- DDR 266 1333 MHz cả RAM và CPU đều đưỢc Mainboard hỗ trỢ vì vậy máy chạy bình thường, tuy nhiên trường hợp này ít dùng vì tốc độ RAM >> 50% tốc độ Bus của CPU Ghi chú : Ta nên dùng RAM có tốc độ Bus > 50% (Ốc độ Bus của CPU là l nấc 8. Khái niệm v ề ROM BIOS 3« ROM BIOS ( Read Olly Memory Base Input Output System - BỘ nhớ chỉ đọc Lưu các chương trình vào ra cơ sở ) + ROM BIOS là một IC được gắn cô định trên Mainboard (thường gắn nhưng không hàn ), và thường giao tiếp trực tiếp ThiNganHang.com
Trang 11
với Sourth Bridge . + Là bộ nhớ chỉ đọc nên ta không thể ghi d ữ liệu vào ROM được, tuy nhiên khi nạp lại ROM ta vẫn có thể ghi vào ROM bằng các thiết bị đặc b i ệ t . * D ữ liệu trong ROM được các nhà sản xuất Mainboard nạp sẵn, dữ liệu này không bị m ất khi m ất điện, nó bao gổm : + Các câu lệnh hướng dẫn cho CPU thực hiện quá trình POST máy ( Power On Self Test - B ật nguồn và kiểm tra ) + Các thông báo lỗi bằng tiếng bip hay bằng ký tự trên màn hình khi nó kiểm tra và phát hiện l ỗ i . + Bản ( Default) thiết lập cẩu hình máy - CMOS Setup + Trình điều khiển bàn phím và các cổng vào ra . ROM BIOS là IC được gắn trên Mainboard ROM BIOS ìà IC vuông chân cắm gần chipset cầu nam 9. Đ iều gì sảy ra khi hỏng ROM BIOS X Khi hỏng ROM BIOS thì CPU không th ể lấy được d ữ liệu đ ể thực hiện quá trình POST máy và cũng không đưa ra được thông báo gì và như vậy biểu hiện së là => Máy không có tiếng bip cũng không lên màn hình . Nêu ta dùng Card Test Main đ ể kiểm ta thì thấy đèn BOIS sẽ không sá n g . o • o o o o CLK BIOS ose RST +12V -12V 3,3V +5V Dùng Card Test Main kiểm tra thấy đèn BIOS không sáng ỉà biểu hiện của hỏng BỈOS 10.RAM CMOS M Khái niệm v ề RAM CMOS Là một chíp rất nhỏ nằm tích hợp trong Chipset cắu nam, RAM CMOS được nuôi bằng nguồn Pin 3V vì vậy d ữ liệu trong RAM CMOS không bị m ât khi tắt máy . » Nhiệm vụ của RAM CMOS ThiNganHang.com
Trang 12
+ Nhiệm vụ chính của RAM CMOS là lưu bảng thiết lập cấu hình của máy, cung cấp cho CPU trong quá trình khởi đ ộ n g . + Khi ta b ật máy tính, quá trình POST máy b ắt đẩu, CPU sẽ đọc và làm theo các hướng dẫn trong RAM CMOS, nếu RAM CMOS bị m ất d ữ liệu ( ví dụ khi ta tháo Pin ra ) thì CPU sẽ đọc bản CMOS m ặc định được ghi trên ROM BIOS X Quá trình thiết lập cấu hình máy - CMOS SETUP + Thiết lập cấu hình máy là quá trình b ắt buộc khi ta thực hiện lắp ráp 1 bộ máy tính ( sẽ nói chi tiết ở phắn lắp máy ) + Đê’ vào chương trình CMOS SETUP ta bắm liên tục phím Delete hoặc phím F2 hoặc phím F10 ( Tuỳ hiệu máy ) trong lúc máy đang khởi đ ộ n g . + Chương trình CMOS sẽ đọc và hiển thị nội dung đã có trong RAM CMOS đ ể cho ta thiết lặp lại, trong trường hợp là Mainboard hoàn toàn mới (Chưa có dữ liệu trong RAM CMOS ) thì chương trình sẽ đọc và hiển thị bản Default được ghi cô định trong ROM BIOS . 11.B iểu hiện khi hỏng RAM Khi RAM hỏng thường có biểu hiện là : B ật máy tính có 3 tiêng bít d à i, không lên màn hình LƯU ý : Lỗi Card Video cũng có các tiếng bíp nhưng thông thường là ^ ’ một tiếng bíp dài ba tiếng bíp ngắn . Nguyên nhân : X RAM bị hỏng 3« RAM cắm vào Mainboard tiếp xúc không tốt X RAM không được Mainboard hỗ trợ v ề tốc độ Bus K iểm tra RAM X Tháo RAM ra ngoài, v ệ sinh chân sạch sẽ bằng xăng sau đó lắp lại * Thay thử m ột thanh RAM mới ( lưu ý phải thanh RAM có Bus được Main hỗ trỢ ) 3« Trường hỢp sau khi thay RAM mà vân còn ticng kêu nhưng tiếng kêu khác đi thì ta cắn kiểm tra Card Video hoặc thay thử Card Video k h ác. L ưu ý : Trong tất cả các trường hợp máy lên được phiên bản BIOS trên màn hình là RAM và Card Video đã bình thường . ThiNganHang.com
