Trang 1

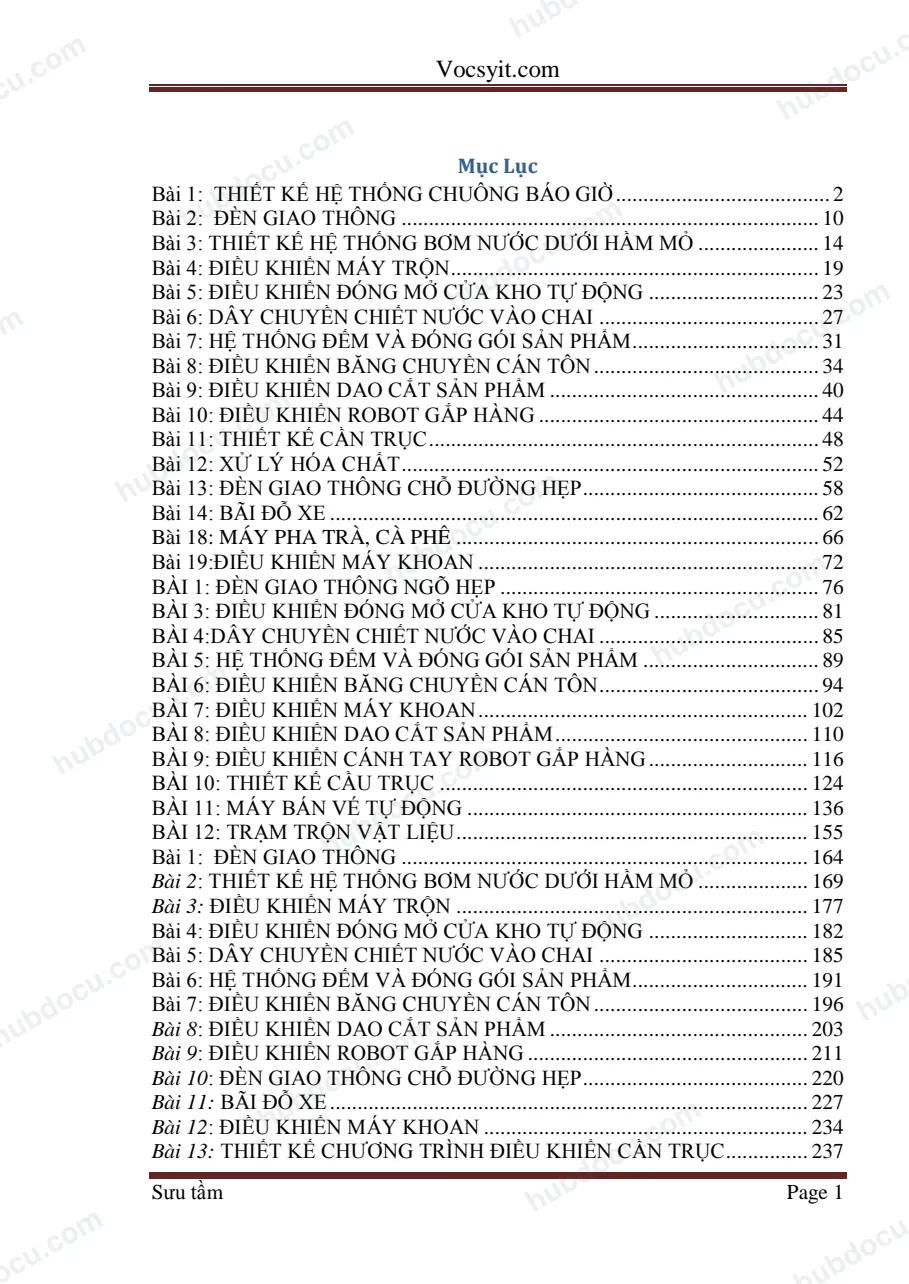

Vocsyit.com Mục Lục Bài 1: THIẾT KẾ HỆ THỐNG CHUÔNG BÁO GIỜ....................................... 2 Bài 2: ĐÈN GIAO THÔNG ............................................................................ 10 Bài 3: THIẾT KẾ HỆ THỐNG BƠM NƢỚC DƢỚI HẦM MỎ ......................14 Bài 4: ĐIỀU KHIỂN MÁY TRỘN................................................................... 19 Bài 5: ĐIỀU KHIỂN ĐÓNG MỞ CỬA KHO TỰ ĐỘNG ............................... 23 Bài 6: DÂY CHUYỀN CHIẾT NƢỚC VÀO CHAI ........................................ 27 Bài 7: HỆ THỐNG ĐẾM VÀ ĐÓNG GÓI SẢN PHẨM.................................. 31 Bài 8: ĐIỀU KHIỂN BĂNG CHUYỀN CÁN TÔN......................................... 34 Bài 9: ĐIỀU KHIỂN DAO CẮT SẢN PHẨM ................................................. 40 Bài 10: ĐIỀU KHIỂN ROBOT GẮP HÀNG ................................................... 44 Bài 11: THIẾT KẾ CẦN TRỤC....................................................................... 48 Bài 12: XỬ LÝ HÓA CHẤT............................................................................ 52 Bài 13: ĐÈN GIAO THÔNG CHỖ ĐƢỜNG HẸP........................................... 58 Bài 14: BÃI ĐỖ XE ......................................................................................... 62 Bài 18: MÁY PHA TRÀ, CÀ PHÊ .................................................................. 66 Bài 19:ĐIỀU KHIỂN MÁY KHOAN .............................................................. 72 BÀI 1: ĐÈN GIAO THÔNG NGÕ HẸP .......................................................... 76 BÀI 3: ĐIỀU KHIỂN ĐÓNG MỞ CỬA KHO TỰ ĐỘNG .............................. 81 BÀI 4:DÂY CHUYỀN CHIẾT NƢỚC VÀO CHAI ........................................ 85 BÀI 5: HỆ THỐNG ĐẾM VÀ ĐÓNG GÓI SẢN PHẨM ................................ 89 BÀI 6: ĐIỀU KHIỂN BĂNG CHUYỀN CÁN TÔN........................................ 94 BÀI 7: ĐIỀU KHIỂN MÁY KHOAN............................................................ 102 BÀI 8: ĐIỀU KHIỂN DAO CẮT SẢN PHẨM.............................................. 110 BÀI 9: ĐIỀU KHIỂN CÁNH TAY ROBOT GẮP HÀNG............................. 116 BÀI 10: THIẾT KẾ CẦU TRỤC ................................................................... 124 BÀI 11: MÁY BÁN VÉ TỰ ĐỘNG .............................................................. 136 BÀI 12: TRẠM TRỘN VẬT LIỆU................................................................ 155 Bài 1: ĐÈN GIAO THÔNG .......................................................................... 164 Bài 2: THIẾT KẾ HỆ THỐNG BƠM NƢỚC DƢỚI HẦM MỎ .................... 169 Bài 3: ĐIỀU KHIỂN MÁY TRỘN ................................................................ 177 Bài 4: ĐIỀU KHIỂN ĐÓNG MỞ CỬA KHO TỰ ĐỘNG ............................. 182 Bài 5: DÂY CHUYỀN CHIẾT NƢỚC VÀO CHAI ...................................... 185 Bài 6: HỆ THỐNG ĐẾM VÀ ĐÓNG GÓI SẢN PHẨM................................ 191 Bài 7: ĐIỀU KHIỂN BĂNG CHUYỀN CÁN TÔN....................................... 196 Bài 8: ĐIỀU KHIỂN DAO CẮT SẢN PHẨM ............................................... 203 Bài 9: ĐIỀU KHIỂN ROBOT GẮP HÀNG ................................................... 211 Bài 10: ĐÈN GIAO THÔNG CHỖ ĐƢỜNG HẸP......................................... 220 Bài 11: BÃI ĐỖ XE....................................................................................... 227 Bài 12: ĐIỀU KHIỂN MÁY KHOAN ........................................................... 234 Bài 13: THIẾT KẾ CHƢƠNG TRÌNH ĐIỀU KHIỂN CẦN TRỤC............... 237 Sƣu tầm Page 1
Trang 2
Vocsyit.com BÀI 14: XE HÀNG CHẠY THEO CHƢƠNG TRÌNH .................................. 251 Bài 1: THIẾT KẾ HỆ THỐNG CHUÔNG BÁO GIỜ I.Yêu cầu: Thiết kế hệ thống chuông báo giờ nhƣ sau: - Tiết 1: 7h00 xuất 1 hồi dài 7h50 xuất 2 hồi ngắn - Tiết 2: 8h00 xuất 1 hồi dài 8h50 xuất 2 hồi ngắn - Tiết 3: 9h00 xuất 1 hồi dài 9h50 xuất 2 hồi ngắn - Tiết 4: 10h00 xuất 1 hồi dài 10h50 xuất 2 hồi ngắn - Tiết 5: 11h00 xuất 1 hồi dài 11h50 xuất 3 hồi ngắn - Tiết 6: 12h00 xuất 1 hồi dài 12h50 xuất 2 hồi ngắn - Tiết 7: 13h00 xuất 1 hồi dài 13h50 xuất 2 hồi ngắn - Tiết 8: 14h00 xuất 1 hồi dài 14h50 xuất 2 hồi ngắn - Tiết 9: 15h00 xuất 1 hồi dài 15h50 xuất 2 hồi ngắn - Tiết 10: 16h00 xuất 1 hồi dài 16h50 xuất 2 hồi ngắn Đúng 7h00 sáng hôm sau chuông lại reo lại II. Bảng phân công đầu vào, đầu ra: Đầu vào Đầu ra I0.0 Start Q0.0 Chuông I0.1 Stop Q0.1 Đèn Start Q0.2 Đèn Stop Ta có 1 ngày = 24 giờ =86400 giây=144 x 600 giây Để tạo chu kỳ này ta dùng bộ Timer T37 với giá trị đặt trƣớc là 600 giây và một bộ đếm lên C30 với giá trị đặt trƣớc là 144 Sƣu tầm Page 2
Trang 3
Vocsyit.com III. Lƣu đồ thuật toán: Bắt đầu 7h00 T37 và C30 bắt đầu đếm và chuông reo 1 hồi dài 5 giâyC30=5 reo 2 hồi ngắn C30=6 reo 1 hồi dài C30=11 reo 2 hồi ngắn C30=12 reo 1 hồi dài C30=17 reo 2 hồi ngắn C30=18 reo 1 hồi dài C30=23 reo MEND 2 hồi ngắn C30=24 reo 1 hồi dài C30=144 tự C30=29 reo reset và 3 hồi dài bắt đầu C30=30 reo đếm lạiC30=59 reo 1 hồi dài 3 hồi dài C30=35 reo C30=54 reo 2 hồi ngắn 1 hồi dài C30=36 reo C30=53 reo 1 hồi dài 2 hồi ngắn C30=41 reo C30=48 reo 2 hồi ngắn 1 hồi dài C30=42 reo C30=47 reo 1 hồi dài 2 hồi ngắn Sƣu tầm Page 3
Trang 8
Vocsyit.com Dạng STL: Network 1 // KHOI DONG LD I0.0 S M0.0, 1 R M0.1, 1 Network 2 // DEN START SANG LD M0.0 = Q0.1 Network 3 // DUNG LD I0.1 S M0.1, 1 R M0.0, 1 Network 4 LD M0.1 = Q0.2 Network 5 // TAO BO DEM THOI GIAN 600S LD M0.0 AN T37 TON T37, 6000 Network 6 // QUA TRINH LAP LAI SAU MOT NGAY DEM LD T37 LD C30 CTU C30, 144 Network 7 // CHUONG REO MOT HOI DAI 5S Sƣu tầm Page 8
Trang 9
Vocsyit.com LDW= C30, 0 OW= C30, 6 OW= C30, 12 OW= C30, 18 OW= C30, 24 OW= C30, 30 OW= C30, 36 OW= C30, 42 OW= C30, 48 OW= C30, 54 AW<= T37, 50 = M0.2 Network 8 // CHUONG REO HAI HOI NGAN, MOI HOI 3S LDW= C30, 5 OW= C30, 11 OW= C30, 17 OW= C30, 23 OW= C30, 35 OW= C30, 41 OW= C30, 47 OW= C30, 53 LDW<= T37, 30 LDW>= T37, 32 AW<= T37, 62 OLD ALD = M0.3 Network 9 // CHUONG REO 3 HOI DAI, MOI LAN 5S LDW= C30, 29 OW= C30, 59 LDW<= T37, 50 LDW>= T37, 52 AW<= T37, 102 OLD LDW>= T37, 104 AW<= T37, 154 OLD ALD = M0.4 Sƣu tầm Page 9
Trang 10
Vocsyit.com Network 10 // CHUONG REO LD M0.2 O M0.3 O M0.4 A M0.0 = Q0.0 Bài 2: ĐÈN GIAO THÔNG I.Yêu cầu: Thiết kế hệ thống đèn giao thông ở ngã tƣ với các yêu cầu sau: Đèn xanh X1 sáng trong 25 giây Rồi đến đèn vàng V1 sáng trong 5 giây Đèn xanh X2 sáng trong 25 giây - Rồi đến đèn vàng V2 sáng trong 5 giây II. Bảng phân công đầu vào, đầu ra: Đầu vào Đầu ra I0.0 Start Q0.0 Đèn xanh 1 I0.1 Stop Q0.1 Đèn vàng 1 Q0.2 Đèn đỏ 1 Q0.3 Đèn xanh 2 Sƣu tầm Page 10
Trang 11
Vocsyit.com Q0.4 Đèn vàng 2 Q0.5 Đèn đỏ 2 III. Giản đồ thời gian: 25s X1 5s V1 30s D1 25s X2 5s V2 30s D2 IV. Chƣơng trình: Dạng LADDER: Sƣu tầm Page 11
Trang 13
Vocsyit.com Dạng STL: NETWORK 1 LD I0.0 O M0.0 AN I0.1 = M0.0 NETWORK 2 LD M0.0 TON T37, 600 S Q0.0, 1 Sƣu tầm Page 13
Trang 14
Vocsyit.com S Q0.5, 1 NETWORK 3 LDW>= T37, 250 S Q0.1, 1 R Q0.0, 1 NETWORK 4 LDW>= T37, 300 S Q0.3, 1 S Q0.2, 1 R Q0.1, 1 R Q0.5, 1 NETWORK 5 LDW>= T37, 550 S Q0.4, 1 R Q0.3, 1 NETWORK 6 LDW>= T37, 600 R Q0.2, 1 R Q0.4, 1 R T37, 1 Bài 3: THIẾT KẾ HỆ THỐNG BƠM NƢỚC DƢỚI HẦM MỎ I. Yêu cầu: Thiết kế hệ thống bơm nƣớc dƣới hầm mỏ thỏa mãn yêu cầu sau: Mực nƣớc đƣợc đo bởi 2 sensor S1,S2 Nhằm đảm bảo vận hành kinh tế, các bơm đƣợc điều khiển hoạt động nhƣ sau: M1 M2 M1 M2 M1 M2 S2 M2 M2 M1 M1 M1 M2 S1 II. Bảng phân công đầu vào, đầu ra: Sƣu tầm Page 14
