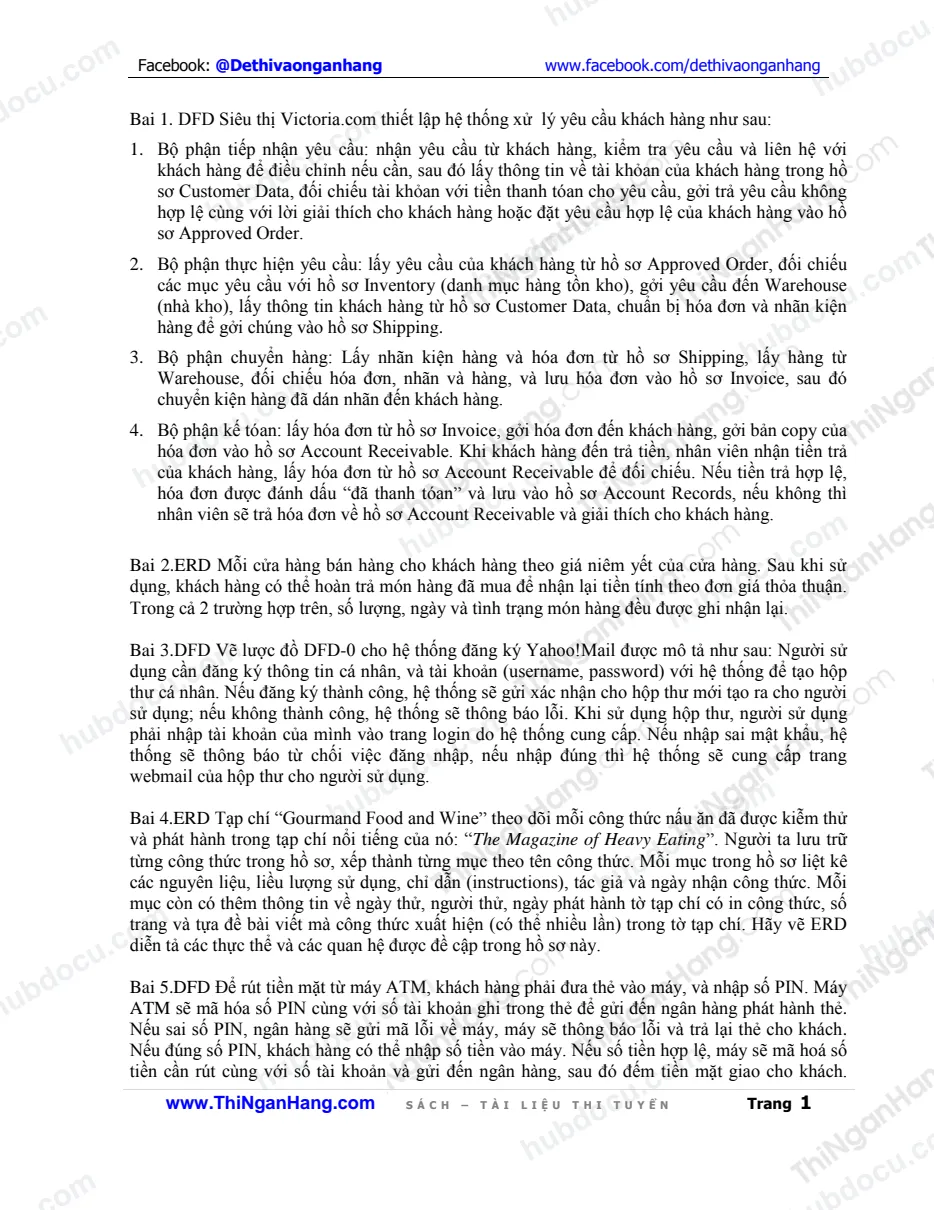

Facebook: @ www.facebook.com/ S Á C H – T À I L I Ệ U T H I T U Y Ể N Trang 1 Bai 1. DFD Siêu thị Victoria.com thiết lập hệ thống xử lý yêu cầu khách hàng như sau: 1. Bộ phận tiếp nhận yêu cầu: nhận yêu cầu từ khách hàng, kiểm tra yêu cầu và liên hệ với khách hàng để điều chỉnh nếu cần, sau đó lấy thông tin về tài khỏan của khách hàng trong hồ sơ Customer Data, đối chiếu tài khỏan với tiền thanh tóan cho yêu cầu, gởi trả yêu cầu không hợp lệ cùng với lời giải thích cho khách hàng hoặc đặt yêu cầu hợp lệ của khách hàng vào hồ sơ Approved Order. 2. Bộ phận thực hiện yêu cầu: lấy yêu cầu của khách hàng từ hồ sơ Approved Order, đối chiếu các mục yêu cầu với hồ sơ Inventory (danh mục hàng tồn kho), gởi yêu cầu đến Warehouse (nhà kho), lấy thông tin khách hàng từ hồ sơ Customer Data, chuẩn bị hóa đơn và nhãn kiện hàng để gởi chúng vào hồ sơ Shipping. 3. Bộ phận chuyển hàng: Lấy nhãn kiện hàng và hóa đơn từ hồ sơ Shipping, lấy hàng từ Warehouse, đối chiếu hóa đơn, nhãn và hàng, và lưu hóa đơn vào hồ sơ Invoice, sau đó chuyển kiện hàng đã dán nhãn đến khách hàng. 4. Bộ phận kế tóan: lấy hóa đơn từ hồ sơ Invoice, gởi hóa đơn đến khách hàng, gởi bản copy của hóa đơn vào hồ sơ Account Receivable. Khi khách hàng đến trả tiền, nhân viên nhận tiền trả của khách hàng, lấy hóa đơn từ hồ sơ Account Receivable để đối chiếu. Nếu tiền trả hợp lệ, hóa đơn được đánh dấu “đã thanh tóan” và lưu vào hồ sơ Account Records, nếu không thì nhân viên sẽ trả hóa đơn về hồ sơ Account Receivable và giải thích cho khách hàng. Bai 2.ERD Mỗi cửa hàng bán hàng cho khách hàng theo giá niêm yết của cửa hàng. Sau khi sử dụng, khách hàng có thể hoàn trả món hàng đã mua để nhận lại tiền tính theo đơn giá thỏa thuận. Trong cả 2 trường hợp trên, số lượng, ngày và tình trạng món hàng đều được ghi nhận lại. Bai 3.DFD Vẽ lược đồ DFD-0 cho hệ thống đăng ký Yahoo!Mail được mô tả như sau: Người sử dụng cần đăng ký thông tin cá nhân, và tài khoản (username, password) với hệ thống để tạo hộp thư cá nhân. Nếu đăng ký thành công, hệ thống sẽ gửi xác nhận cho hộp thư mới tạo ra cho người sử dụng; nếu không thành công, hệ thống sẽ thông báo lỗi. Khi sử dụng hộp thư, người sử dụng phải nhập tài khoản của mình vào trang login do hệ thống cung cấp. Nếu nhập sai mật khẩu, hệ thống sẽ thông báo từ chối việc đăng nhập, nếu nhập đúng thì hệ thống sẽ cung cấp trang webmail của hộp thư cho người sử dụng. Bai 4.ERD Tạp chí “Gourmand Food and Wine” theo dõi mỗi công thức nấu ăn đã được kiễm thử và phát hành trong tạp chí nổi tiếng của nó: “The Magazine of Heavy Eating”. Người ta lưu trữ từng công thức trong hồ sơ, xếp thành từng mục theo tên công thức. Mỗi mục trong hồ sơ liệt kê các nguyên liệu, liều lượng sử dụng, chỉ dẫn (instructions), tác giả và ngày nhận công thức. Mỗi mục còn có thêm thông tin về ngày thử, người thử, ngày phát hành tờ tạp chí có in công thức, số trang và tựa đề bài viết mà công thức xuất hiện (có thể nhiều lần) trong tờ tạp chí. Hãy vẽ ERD diễn tả các thực thể và các quan hệ được đề cập trong hồ sơ này. Bai 5.DFD Để rút tiền mặt từ máy ATM, khách hàng phải đưa thẻ vào máy, và nhập số PIN. Máy ATM sẽ mã hóa số PIN cùng với số tài khoản ghi trong thẻ để gửi đến ngân hàng phát hành thẻ. Nếu sai số PIN, ngân hàng sẽ gửi mã lỗi về máy, máy sẽ thông báo lỗi và trả lại thẻ cho khách. Nếu đúng số PIN, khách hàng có thể nhập số tiền vào máy. Nếu số tiền hợp lệ, máy sẽ mã hoá số tiền cần rút cùng với số tài khoản và gửi đến ngân hàng, sau đó đếm tiền mặt giao cho khách. Facebook: @ www.facebook.com/ S Á C H – T À I L I Ệ U T H I T U Y Ể N Trang 2 Nếu số tiền rút không hợp lệ, máy sẽ yêu cầu khách nhập lại. Hãy vẽ lược đồ DFD-0 mô hình hóa các xử lý chính của máy ATM. Bai 6.ERD Mỗi năm, sinh viên phải đăng ký học ít nhất 10 môn học; ngày đăng ký và hình thức đăng ký (như email, web, trực tiếp,…) cũng được lưu lại. Mỗi môn học được quản lý bởi chỉ 1 khoa , và nó chỉ có thể là môn lý thuyết hoặc môn thực hành. Mỗi sinh viên phải có một giảng viên hướng dẫn làm luận án, có ngày bắt
