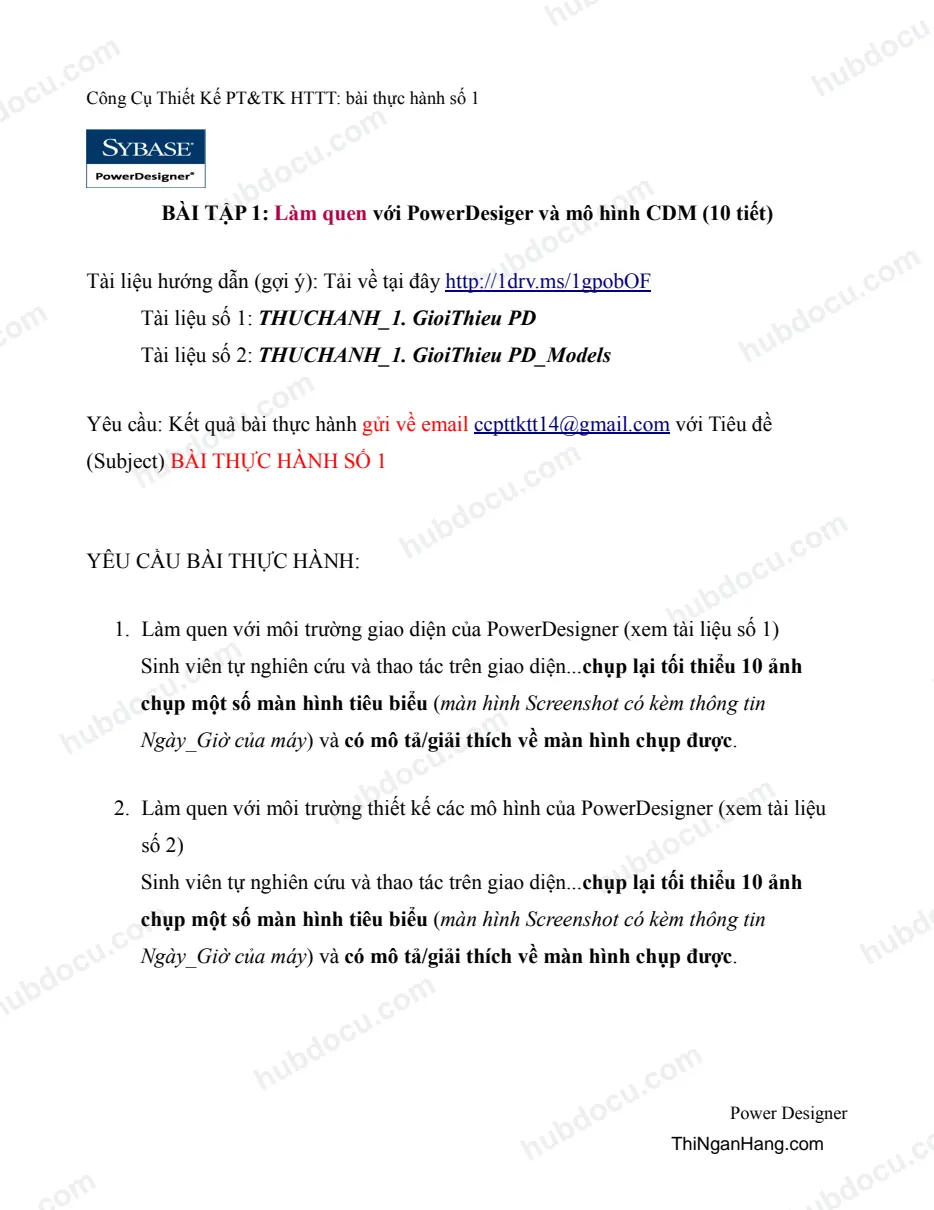

Công Cụ Thiết Kế PT&TK HTTT: bài thực hành số 1 BÀI TẬP 1: Làm quen với PowerDesiger và mô hình CDM (10 tiết) Tài liệu hướng dẫn (gợi ý): Tải về tại đây http://1drv.ms/1gpobOF Tài liệu số 1: THUCHANH_1. GioiThieu PD Tài liệu số 2: THUCHANH_1. GioiThieu PD_Models Yêu cầu: Kết quả bài thực hành gửi về email ccpttktt14@gmail.com với Tiêu đề (Subject) BÀI THỰC HÀNH SỐ 1 YÊU CẦU BÀI THỰC HÀNH: 1. Làm quen với môi trường giao diện của PowerDesigner (xem tài liệu số 1) Sinh viên tự nghiên cứu và thao tác trên giao diện...chụp lại tối thiểu 10 ảnh chụp một số màn hình tiêu biểu (màn hình Screenshot có kèm thông tin Ngày_Giờ của máy) và có mô tả/giải thích về màn hình chụp được. 2. Làm quen với môi trường thiết kế các mô hình của PowerDesigner (xem tài liệu số 2) Sinh viên tự nghiên cứu và thao tác trên giao diện...chụp lại tối thiểu 10 ảnh chụp một số màn hình tiêu biểu (màn hình Screenshot có kèm thông tin Ngày_Giờ của máy) và có mô tả/giải thích về màn hình chụp được. Power Designer Công Cụ Thiết Kế PT&TK HTTT: bài thực hành số 1 3. Tạo mô hình Quan Niệm Dữ Liệu (Conceptual Data Model) về Cung ỨNG VẬT TƯ như sau và lưu lại với tên theo định dạng sau: <Mã Số Sinh Viên>.<Họ Và Tên>.cdm Kiểm tra (Check) mô hình vừa tạo, nếu có phát sinh lỗi thì HÃY SỮA LẠI cho đến khi việc kiểm tra thành công. Giải thích ký hiệu: (Tùy nghi điều chỉnh định dạng kiểu dữ liệu cho các thuộc tính) NhaCungCap Nhà Cung Cấp MaNCC Mã Nhà Cung Cấp TenNCC Tên Nhà Cung Cấp DiaChi Địa Chỉ QuocGia Quốc Gia HoaDon_Nhap Hóa Đơn Nhập SoHD Số Hóa Đơn NgayLapHD Ngày Lập Hóa Đơn HangHoa Hàng Hóa MaHH Mã Hàng Hóa TenHH Tên Hàng Hóa SLTon Số Lượng Tồn KhachHang Khách Hàng MaKH Mã Khách Hàng TenKH Tên Khách Hàng DiaChiKH Địa Chỉ Khách Hàng SoTK Số Tài Khoản HD_Xuat Hóa Đơn Xuất SoHD_Xuat Số HĐ Xuất NgayLapHD_Xuat Ngày Lập HĐ Xuất TonKhoHang Tồn Kho Hàng Thang Tháng Nam Năm SoLuongTon Số Lượng Tồn Power Designer Công Cụ Thiết Kế PT&TK HTTT: bài thực hành số 1 4. Từ mô hình CDM trên, hãy sinh ra mô hình Logic (LDM) và mô hình Vật Lý (PDM). Sau đó quan sát và liệt kê các nhận xét về sự khác biệt giữa các đối tượng, thành phần giữa các mô hình. Gợi ý: Có thể chụp lại màn hình và ghi chú – giải thích sự liên hệ và khác biệt. 5. Cho mô tả yêu cầu hệ thống Quản Lý Giảng Dạy tại một trường Đại Học ABC như sau, hãy vẽ mô hình CDM tương ứng, sau đó chuyển đổi sang các mô hình LDM, PDM. Nhận xét! “Khi khảo sát Trường Đại học ABC, người ta thấy Trường có nhiều Khoa, mỗi Khoa có nhiều Bộ môn, mỗi Bộ môn có nhiều giáo viên. Để nâng cao chất lượng đào tạo, nhà trường quy định mỗi giáo viên chỉ giảng một môn học, một môn học chỉ do 1 giáo viên phụ trách. Mỗi Khoa có nhiều Lớp, mỗi Lớp có nhiều Sinh Viên. Trong suốt những năm học tại Trường mỗi Sinh viên phải học nhiều môn, mỗi môn học có nhiều Sinh viên tham gia. Bên cạnh đào tạo Hệ chính quy nhà trường còn đào tạo các hệ khác như tại chức, văn bằng 2, cao học, ...” Yêu cầu của hệ thống này là quản lý được số lượng Tiến Sỹ, Thạc Sỹ, Phó Giáo Sư đang giảng dạy tại Trường; và Phân loại Sinh viên tốt nghiệp của Trường qua các năm. Gợi ý mô hình (tỉnh lược chưa bao gồm các thuộc tính) Power Designer
