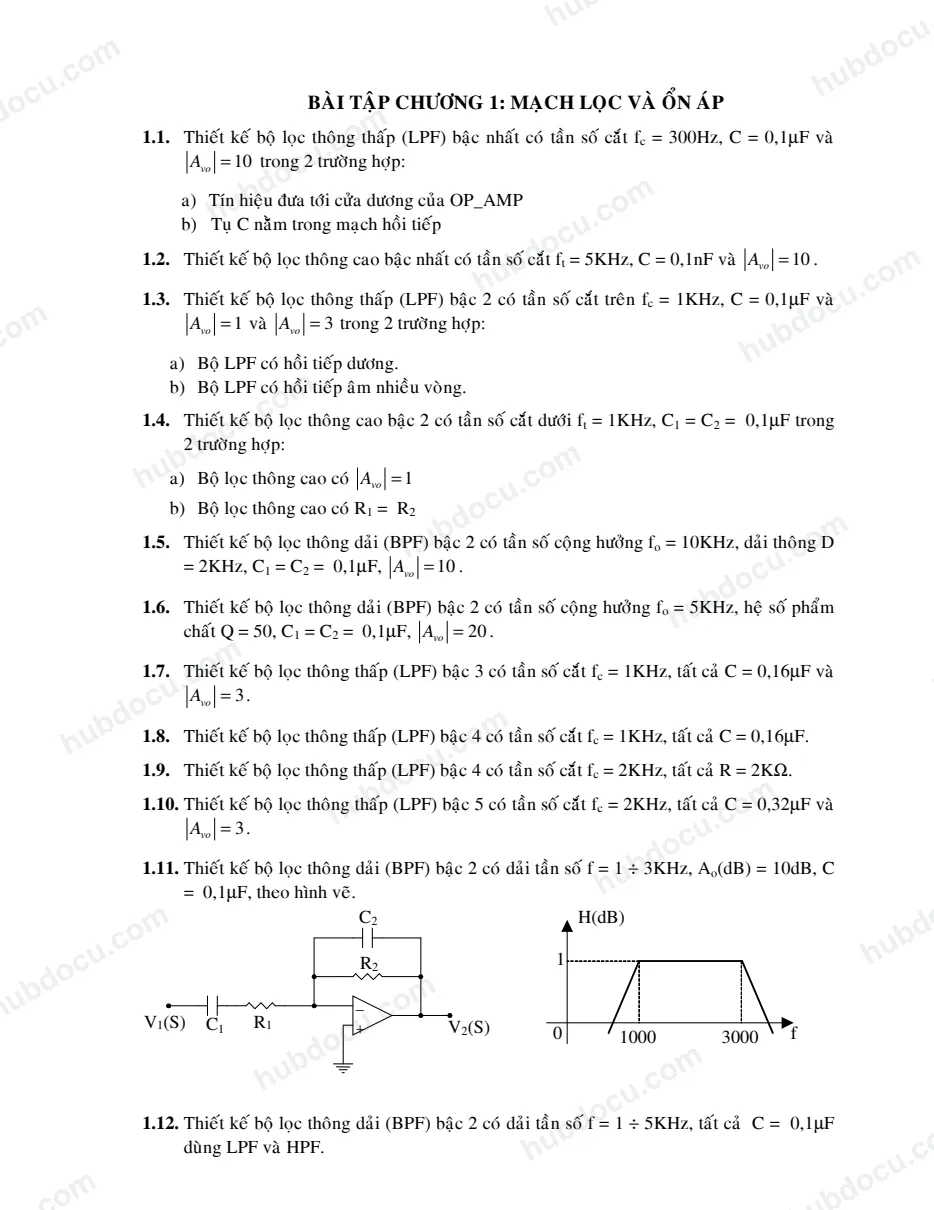

1 BAØI TAÄP CHÖÔNG 1: MAÏCH LOÏC VAØ OÅN AÙP 1.1. Thieát keá boä loïc thoâng thaáp (LPF) baäc nhaát coù taàn soá caét fc = 300Hz, C = 0,1µF vaø Avo = 10 trong 2 tröôøng hôïp: a) Tín hieäu ñöa tôùi cöûa döông cuûa OP_AMP b) Tuï C naèm trong maïch hoài tieáp 1.2. Thieát keá boä loïc thoâng cao baäc nhaát coù taàn soá caét ft = 5KHz, C = 0,1nF vaø Avo = 10 . 1.3. Thieát keá boä loïc thoâng thaáp (LPF) baäc 2 coù taàn soá caét treân fc = 1KHz, C = 0,1µF vaø Avo = 1 vaø Avo = 3 trong 2 tröôøng hôïp: a) Boä LPF coù hoài tieáp döông. b) Boä LPF coù hoài tieáp aâm nhieàu voøng. 1.4. Thieát keá boä loïc thoâng cao baäc 2 coù taàn soá caét döôùi ft = 1KHz, C1 = C2 = 0,1µF trong 2 tröôøng hôïp: a) Boä loïc thoâng cao coù Avo = 1 b) Boä loïc thoâng cao coù R1 = R2 1.5. Thieát keá boä loïc thoâng daûi (BPF) baäc 2 coù taàn soá coäng höôûng fo = 10KHz, daûi thoâng D = 2KHz, C1 = C2 = 0,1µF, Avo = 10 . 1.6. Thieát keá boä loïc thoâng daûi (BPF) baäc 2 coù taàn soá coäng höôûng fo = 5KHz, heä soá phaåm chaát Q = 50, C1 = C2 = 0,1µF, Avo = 20 . 1.7. Thieát keá boä loïc thoâng thaáp (LPF) baäc 3 coù taàn soá caét fc = 1KHz, taát caû C = 0,16µF vaø Avo = 3. 1.8. Thieát keá boä loïc thoâng thaáp (LPF) baäc 4 coù taàn soá caét fc = 1KHz, taát caû C = 0,16µF. 1.9. Thieát keá boä loïc thoâng thaáp (LPF) baäc 4 coù taàn soá caét fc = 2KHz, taát caû R = 2KΩ. 1.10. Thieát keá boä loïc thoâng thaáp (LPF) baäc 5 coù taàn soá caét fc = 2KHz, taát caû C = 0,32µF vaø Avo = 3. 1.11. Thieát keá boä loïc thoâng daûi (BPF) baäc 2 coù daûi taàn soá f = 1 ÷ 3KHz, Ao(dB) = 10dB, C = 0,1µF, theo hình veõ. V V2(S) 1(S) R1 R2 C1 C2 + - 0 1000 3000 f 1 H(dB) 1.12. Thieát keá boä loïc thoâng daûi (BPF) baäc 2 coù daûi taàn soá f = 1 ÷ 5KHz, taát caû C = 0,1µF duøng LPF vaø HPF. 2 1.13. Thieát keá boä oån aùp nhö hình veõ (coù caû maïch chænh löu caàu ñaèng tröôùc) vôùi giaû thieát: ñieän aùp vaøo Vi = 110 ÷ 220 VAC; ñieän aùp ra Vo = 5 ÷ 20 VDC; doøng taûi IL = 2A, heä soá loïc koån = 5%. Z2 Z1 R4 R3 R1 R2 T1 T3 T2 I C3 RL I B1 V1 V2 1.14. Thieát keá boä oån aùp nhö hình veõ (coù caû maïch chænh löu caàu ñaèng tröôùc) vôùi giaû thieát: ñieän aùp vaøo Vi = 110 ÷ 220 VAC; ñieän aùp ra Vo = 5 ÷ 20 VDC; doøng taûi IL = 3A, heä soá loïc koån = 2%. BAØI TAÄP CHÖÔNG 2: KHUEÁCH ÑAÏI COÂNG SUAÁT CAO TAÀN 2.1. Thieát keá boä KÑCSCT maéc EC nhö hình veõ coù coâng suaát ra PL = 100mW, taàn soá laøm vieäc fo = 10MHz, heä soá phaåm chaát rieâng cuûa khung coäng höôûng Qo = 50, duøng Transistor coù caùc tham soá fT = 350MHz, hfe = 100, Cb’c = 1pF; Cb’e = 100pF; Pcmax = 2W; VCEmax = 40V; max iC = 1A trong hai tröôøng hôïp θ = 90o vaø θ = 60o . So saùnh keát quaû cuûa hai tröôøng hôïp ñoù. 2.2. Thieát keá boä KÑCSCT maéc EC coù giaû thieát nhö baøi 2.1, chæ khaùc laø coù fT = 3500MHz. 2.3. Thieát keá boä KÑCSCT maéc BC coù giaû thieát nhö baøi 2.1, chæ khaùc laø taàn soá coäng höôûng fo = 100MHz. 2.4. Thieát keá boä nhaân 2 coù giaû thieát nhö baøi 2.1. 2.5. Thieát keá boä nhaân 2 coù giaû thieát nhö baøi 2.2. 2.6. Thieát keá boä nhaân 3 coù giaû thieát nhö baøi 2.1. 2.7. Thieát keá boä nhaân 3 coù giaû thieát nhö baøi 2.2. 2.8. Thieát keá boä KÑCSCT coù giaû thieát nhö baøi 2.1 nhöng coù heä soá maïch gheùp ñaàu vaøo 5 1 2 1 = = n n a . C1 L1 n1 L2 n2 3 2.9. Thieát keá boä nhaân 2 coù giaû thieát nhö baøi 2.1 nhöng coù heä soá maïch gheùp ñaàu vaøo 5 1 2 1 = = n n a . 2.10. Thieát keá boä nhaân 3 coù giaû thieát nhö baøi 2.1 nhöng coù heä soá maïch gheùp ñaàu vaøo 5 1 2 1 = = n n a . BAØI TAÄP CHÖÔNG 3: MAÏCH TAÏO DAO ÑOÄNG 3.1. Thieát keá boä dao ñoäng Colpits, coäng höôûng taïi taàn soá fo = 10 MHz; heä soá phaåm chaát rieâng cuûa khung coäng höôûng Qo = 100; L = 1µH; duøng Transistor coù caùc tham soá fT = 3500MHz, hfe = 100, Cb’c = 1pF; Cb’e = 100pF; CCE = 5pF. 3.2. Thieát keá boä dao ñoäng Colpits coù giaû thieát nhö baøi 3.1 nhöng chæ khaùc fT = 350MHz, r’be = 500Ω. 3.3. Thieát keá boä dao ñoäng Clapp coù giaû thieát nhö baøi 3.2 3.4. Thieát keá boä dao ñoäng Clapp coù giaû thie
