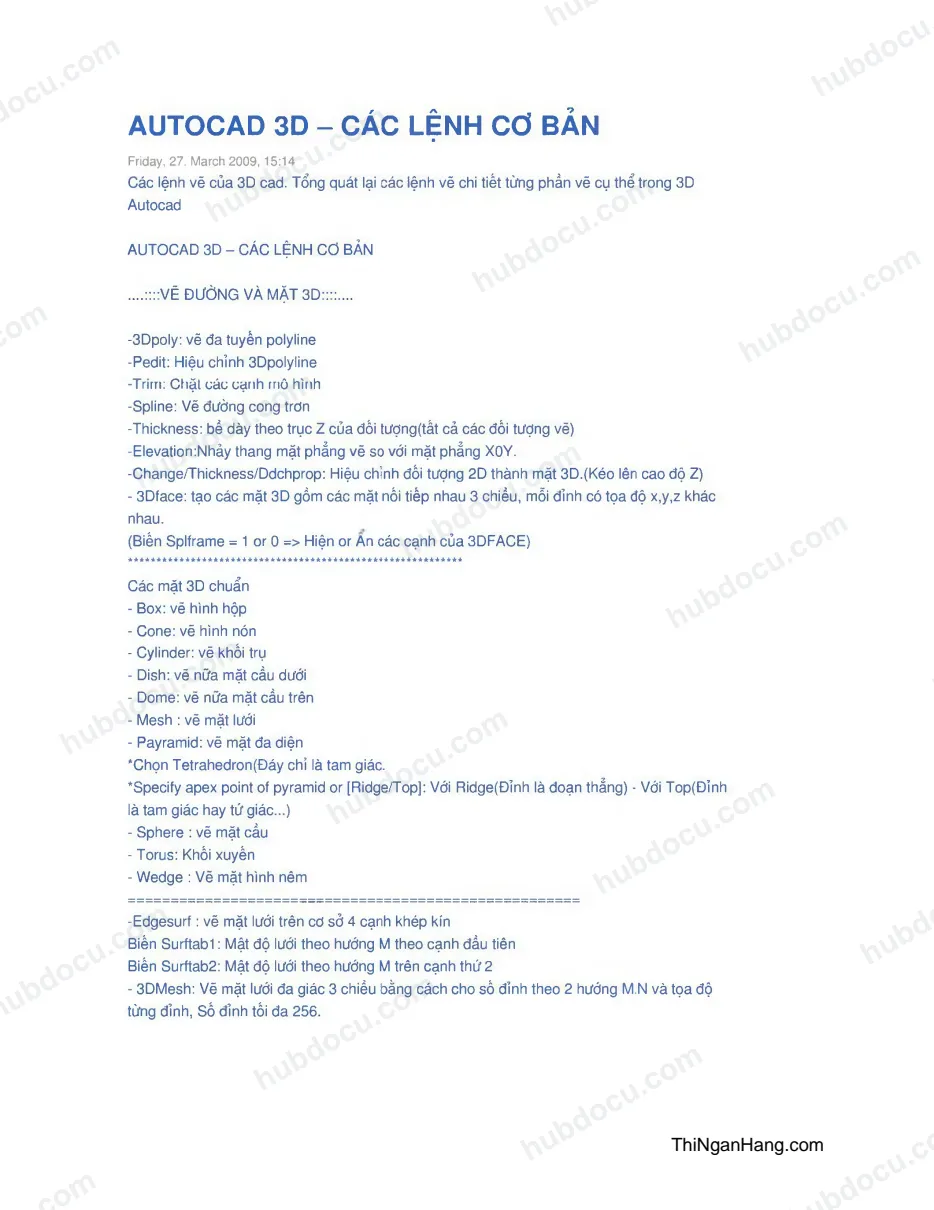

AUTOCAD 3D - CÁC LỆNH c ơ BẢN Friday, 27. March 2009,15:14 Các lệnh vẽ của 3D cad. Tổng quát lại các lệnh vẽ chi tiết từng phần vẽ cụ thể trong 3D Autocad AUTOCAD 3D - CÁC LỆNH c ơ BẢN __::::VẼ ĐƯÒNG VÀ MẶT 3D::::.... -3Dpolỵ: vẽ đa tuyến polyline -Pedit: Hiệu chỉnh 3Dpolyline -Trim: Chặt các cạnh mô hình -Spline: Vẽ đường cong trơn -Thickness: bề dày theo trục z của đối tượng(tất cả các đối tượng vẽ) -Elevation:Nhảy thang mặt phẳng vẽ so vối mặt phẳng XOY. -Change/Thickness/Ddchprop: Hiệu chỉnh đối tượng 2D thành mặt 3D.(Kéo lên cao độ Z) - 3Dface: tạo các mặt 3D gồm các mặt nối tiếp nhau 3 chiều, mỗi đỉnh có tọa độ x,y,z khác nhau. (Biến Splframe = 1 or o => Hiện or An các cạnh của 3DFACE) * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * Các mặt 3D chuẩn - Box: vẽ hình hộp - Cone: vẽ hình nón - Cylinder: vẽ khối trụ - Dish: vẽ nữa mặt cầu dưới - Dome: vẽ nữa mặt cầu trên - Mesh : vẽ mặt lưới - Payramid: vẽ mặt đa diện ‘ Chọn Tetrahedron (Đáy chỉ là tam giác. ‘ Specify apex point of pyramid or [Ridge/Top]: Với Ridge(Đỉnh là đoạn thẳng) - Với Top(Đỉnh là tam giác hay tứ giác...) - Sphere : vẽ mặt cầu - Torus: Khối xuyến - Wedge : Vẽ mặt hình nêm -Edgesurf : vẽ mặt lưới trên cơ sở 4 cạnh khép kín Biến Surftabl : Mật độ lưới theo hướng M theo cạnh đầu tiên Biến Surftab2: Mật độ lưới theo hướng M trên cạnh thử 2 - 3DMesh: Vẽ mặt lưới đa giác 3 chiều bằng cách cho số đỉnh theo 2 hướng M.N và tọa độ từng đỉnh, số đỉnh tối đa 256. - Pface: tạo mặt polygon 3D gồm nhiều mặt phẳng đa giác Polytace ghép với nhau tạo thành lưới -Revsurt: lệnh dùng quay mặt phẳng 2D quanh đường sinh tạo đối tượng 3D -Thickness: quy định độ dày đối tượng vẽ -Elevation: kéo hình 2D theo trục z hay đường sinh định trước -Extrude: biến đối tượng 2D thành đối tượng 3D -Nếu chọn "P ath": kéo đối tượng 2D theo đường nhất định cho trưỏc. -Subtract: ghép 2 khối hộp 3D -Rulesurt: vẽ mặt tạo nên bởi các đường sinh tựa lên 2 đường chuẩn.(Thay đổi mật độ đường sinh bằng biến Surftab1). -Tabsurt: Mặt trụ định hướng.(Mặt trụ tạo với đường chuẩn(c) và 1 đường thẳng vector định hướng đường sinh trụ). (Thay đổi mật độ đường sinh = biến surftab1) -Change : Thay đổi các thuộc tính của đường Pline, Spline, Circle... -Pedit: Hiệu chỉnh mặt lưới 3 D .............::::CÁC LỆNH H ổ TRỢ VẼ 3D::::............... - VPorts: tạo khung nhìn tĩnh=> Tạo các khung nhìn cố định kề nhau Điều kiện biến TileMode là ON (1) - MView: tạo khung nhìn động Điều kiện biến TileMode là OFF(O) Note: Trước khi thực hiện lệnh Mview nên đặt khổ giấy (Limits), Zoom/All và TileMode=0 trước và chuyển qua Pspace - VPIayer: Điều kiện biến TileMode là 0 Newfrz: tạo lớp mới và làm đông chúng trong mọi Viewports ~>Sau đó gõ vào tên lớp mới [Tên lóp] Freeze: làm đông các lớp trên khung nhìn sẽ chọn --> Sau đó gõ tên lớp sẽ làm đông [ Tên này must có trong danh sách VPIayer] Thaw: Làm tan các lốp trên khung nhìn đã chọn Vpvisdfit:Thay đổi giá trị hiển thị mặc định ià Freeze hay Thaw Reset: Lập lại sự hiển thị của Freeze hay Thaw theo thiết lập của Vpvisdflt - Mvsetup Chọn đáp N không chuyển về Pspace Sau đó: - Enter units type: đơn vị đo - Enter the scale factor: giá trị tỷ lệ - Enter the paper width: Chiều rộng vùng vẽ - Enter the paper height: Chiều cao vùng vẽ Chọn đáp Y chuyển về không gian giấy Pspace - Align: Canh chỉnh vị trí mô hình giữa các khung nhìn - Angle: Căn chỉnh vị trí mô hình nghiên với nhau 1 góc được cho trước - Greate: Tạo khung nhìn động - Scale: Chỉnh độ lớn đối tượng trong khung nhìn. - Title block: Chèn khung tên, Block vào bản vẽ - Options: Gán đặc tính cho khung tên mới chèn vào bản vẽ hiện thời. - Rotate3D: Quay mô hình quanh 1 trục - Mirror3D: Đối xứng qua mặt phang - 3Darray: Sao thành mảng các đối tượng 3D. - Align: sắp xếp các đối tượng 3D bằng canh chỉnh .............::::MÔ HÌNH KHố! RAN::::.............. - Region: Tạo miền đặc - Union: Cộng Region - intersect: Giao Region - Subtract: Trừ Region - Revolve: Tạo khối
